Platte Dickenmessgerät thicknessGAUGE 3D

Bandfür FörderbandSchicht

Übersicht

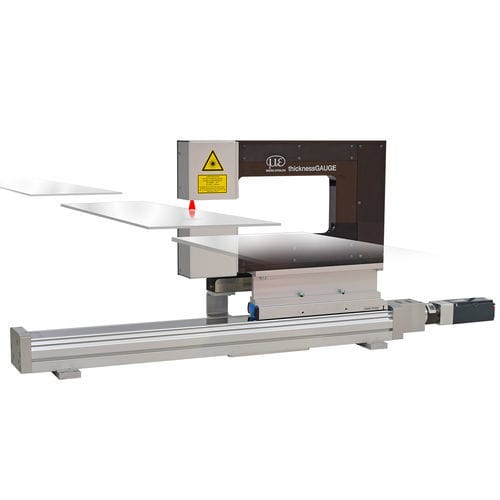

Das thicknessGAUGE 3D ist ein Sensorsystem zur Inline-Profilauswertung und 3D-Dickenmessung von Band- und Plattenmaterial. Das System verbindet einen stabilen Rahmen mit zwei Laser-Profilsensoren (roter Laser), die Ober- und Unterseitenprofile erfassen und sowohl Einzelprofile als auch kombinierte 3D-Punktewolken zur automatisierten Auswertung erzeugen.

Anwendung
Inline-Messung von Beschichtungsrändern, Schweißnähten, Strangprofilen und Dickenüberwachung in Produktionslinien.

Hauptmerkmale

• Sensorart: Laser-Profilsensoren (roter Laser)
• Gleichzeitige Erfassung von Ober- und Unterseitenprofilen
• Inline 2D-Profilbewertung und Generierung kombinierter 3D-Punktewolken
• Elektromechanische Achse für flexibles Positionieren (Mess-/Parkposition)
• Automatische Kalibrierung zur Sicherung konstanter Präzision
• Werksseitig montiert und ausgerichtet geliefert

Installation und Kalibrierung
Das System wird montiert und werkseitig kalibriert geliefert. Es lässt sich zwischen Park- und Messposition verfahren; die Parkposition ermöglicht Schutz der Sensoren und vollautomatische Neukalibrierung.

Software und Berechnung
Messungen und Berechnungen werden über Konfigurationsdateien automatisiert. Die optionale Software 3DInspect ermöglicht das Erstellen und Verwalten von Konfigurationsdateien, Auswahl von Messparametern und Zielgeometrien, Ausrichtung und Filterung von Punktwolken, Auswahl relevanter Bereiche und Automatisierung von Analyseabläufen.

Technische Daten

• Messbereich (Dicke): 15 mm
• Messbereich (Profil): max. 26,8 mm
• Auflösung (Dicke): 0,2 µm
• Profilauflösung: 1.024 Punkte
• Genauigkeit: ± 1,2 µm
• Messrate: 500 Hz
• Sensoren: Laser-Profilsensoren (roter Laser)
• Positionierung: elektromechanische Achse (flexibel)
• Kalibrierung: automatische Kalibrierung
