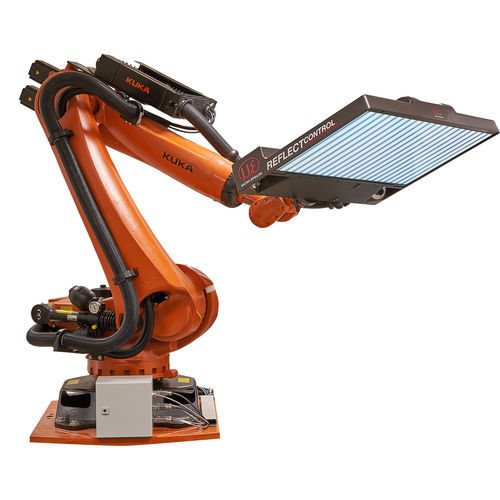

Optisches Oberflächenmesssystem reflectCONTROL

3Dfür die Automobilindustrie

Produktbeschreibung
reflectCONTROL Automotive ermöglicht die vollautomatische Inspektion von lackierten Karosserien in Robotercells, die typische Lackdefekte erkennen, dreidimensional vermessen und klassifizieren. Die Systeme liefern präzise, reproduzierbare Messwerte und lassen sich mit automatischen Bearbeitungs- und Markiersystemen zu einem durchgängigen automatisierten Prozess integrieren.

Hauptfähigkeiten
reflectCONTROL Automotive führt eine vollflächige Defekterkennung und Appearance‑Auswertung mit hoher Positionsgenauigkeit durch, sodass eine exakte Lokalisierung für automatisierte Nachbearbeitung und rückverfolgbare Qualitätsdaten möglich ist.

Eigenschaften

• Fehlererkennung bis zum Rand < 1 mm
• Messung an Designkanten und Kontrastdächern
• Anpassbar an Öffnungswinkel beweglicher Bauteile (Türen, Klappen)
• Große Messfläche > 98 % der Außenfläche
• Hohe Positionsgenauigkeit detektierter Defekte
• 2-in-1: Defekterkennung und Appearance‑Auswertung

Leistung
Das System erreicht eine Detektionsrate von > 98,5 %, reproduzierbar unabhängig von Lackfarbe. Es bietet große Flächenabdeckung und erkennt kleine Defekte nahe Kanten bei hoher Wiederholgenauigkeit.

3D‑Rekonstruktion und Daten
Die einzigartige 3D‑Rekonstruktion weist jedem Defekt Höhe, Tiefe und Volumen zu. Messdaten werden im XML‑Format exportiert und können in Kundensysteme zur Qualitätssicherung integriert werden.

Appearance‑Auswertung
Die Auswertung des Erscheinungsbildes erfolgt aus aufgezeichneten Bildern ohne zusätzliche Hardware. Die berührungslose Auswertung ist integriert, reproduzierbar und ermöglicht unbegrenzt konfigurierbare Messpositionen zur Vollflächenbewertung.

Automatisierung & Integration
Die Lösung integriert sich in robotergestützte Bearbeitungs- und Markierzellen, um automatische Folgeprozesse wie Roboter‑Schleifen zu ermöglichen. Die hohe Positionsgenauigkeit unterstützt automatisierte Nacharbeitsaktionen.

Technische Spezifikationen

• Produkt: reflectCONTROL Automotive (automatisiertes Oberflächeninspektionssystem für lackierte Karosserien)
• Detektionsfähigkeit: Defekte < 1 mm vom Rand
• Flächenabdeckung: > 98 % der Außenfläche
• Detektionsrate: > 98,5 % (typisch)
• Funktionen: Defekterkennung, 3D‑Messung, Klassifizierung, integrierte Appearance‑Auswertung
• 3D‑Ausgaben: Höhe, Tiefe, Volumen pro Defekt
• Datenexport: XML‑Ausgabe kompatibel mit Qualitätssystemen
• Integration: Robotersysteme, automatische Bearbeitung und Markierung; unterstützt automatisches Nachbearbeiten
• Appearance‑Auswertung: bildbasierte berührungslose Messung, keine zusätzliche Hardware erforderlich
