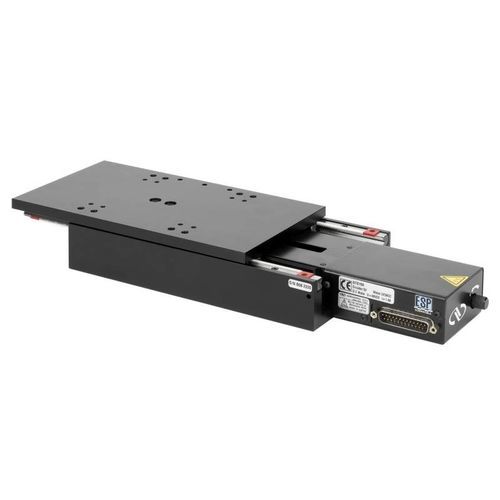

Linearer Positioniertisch GTS series

mit LinearmotoreinachsigKreuzrollen

Die GTS-Lineartische mit Gleichstrommotor und hohem Drehmoment vereinen die Geradheit und Ebenheit von Kreuzrollenlagern mit der verbesserten Genauigkeit und Wiederholbarkeit höherwertiger Tische. Sie bieten leistungsstarke Lösungen für Anwendungen wie Oberflächenabtastung, Prüfung und Kalibrierung, Ausrichtung und Befestigung optischer Komponenten und optische Verzögerungsleitungen. Anti-Kriech-Kreuzrollenlager für hervorragende Geradheit und Ebenheit Integrierter Encoder sorgt für hochgradig wiederholbare und genaue Bewegung Kugelgewindetrieb mit geringer Reibung minimiert Stick- und Schlupfeffekte Langfristige Festigkeit und Stabilität Plug and Play - ESP-kompatibel Merkmale Präzises Encoder-Feedback Durch die Verwendung eines optischen Maßstabs mit einer außergewöhnlichen Auflösung von 50 nm, der in der Mitte des Tisches montiert ist, werden durch den Antriebsstrang verursachte Fehler minimiert. Das Design des festen Abtastkopfes reduziert den Aufwand für interne bewegliche Kabel. Langfristige Festigkeit und Stabilität Die GTS-Tische werden aus spannungsarmem 7075-Aluminium gefertigt, um langfristige Festigkeit und Stabilität zu gewährleisten. Alle kritischen Oberflächen der Tische werden unter strengen Temperatur- und Qualitätskontrollen mehrfach bearbeitet und präzise geschliffen. Das fortschrittliche asymmetrische Körperdesign mit definierter flexibler Vorspannung sorgt für gleichbleibende Ergebnisse bei unterschiedlichen Temperaturen und ist äußerst unempfindlich gegenüber nicht idealen Montageflächen. Der extra dünne und nachgiebige T-förmige Schlitten wurde für verschiedene Belastungsbedingungen, einschließlich XY-Konfigurationen, und für eine hohe vertikale Belastbarkeit optimiert. Anti-Creep-Kreuzrollenlager Um eine möglichst genaue Bahnsteuerung zu gewährleisten, sind die GTS-Tische mit aufeinander abgestimmten Paaren von Kreuzrollenlagern ausgestattet, die zu den besten ihrer Klasse gehören.
