Filter- / Linsenträger / Spiegel Halterung / Optik

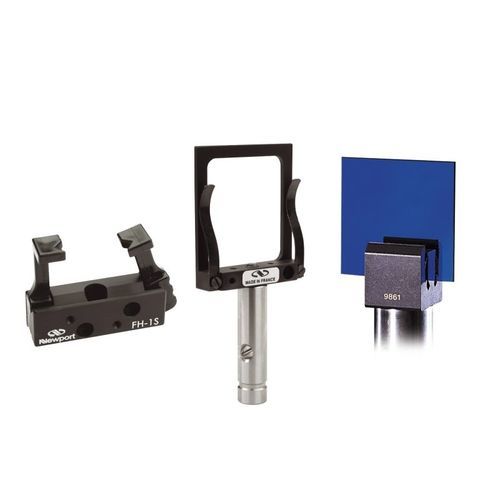

9861, FH-1S, FH-2S, M-PPF50

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Zum Produktvergleich hinzufügen Aus der Vergleichsliste entfernen
Filter- / Linsenträger / Spiegel Halterung / Optik Filter- / Linsenträger / Spiegel Halterung / Optik - 9861, FH-1S, FH-2S, M-PPF50
{{requestButtons}}

Eigenschaften

  • Anwendung:

    Optik

Beschreibung

Unsere gefederten optischen Filterfassungen benötigen kein Werkzeug zum Befestigen oder Wechseln Ihrer optischen Filter. Sie können gestapelt werden, um eine Vielzahl von Filtermöglichkeiten zu bieten.

Federmechanismus macht den Filterwechsel schnell und einfach
Hält die einzelnen Filter fest an ihrem Platz
Runde oder quadratische Filter montieren
Mehrere Filter zusammen stapeln
Vielfältige Möglichkeiten der Pfostenmontage

Eigenschaften
Einfacher Filterwechsel
Unsere optischen Filterhalter FH-1S und FH-2S verwenden eine dreiseitige, gefederte V-Nut-Klemme, um dennoch einen schnellen und einfachen Wechsel des optischen Filters zu ermöglichen. Drücken Sie einfach auf den unteren Teil des federbelasteten Delrin-Armes und setzen Sie den Filter ein. Wenn der Arm losgelassen wird, wird der Filter fest an seinem Platz gehalten.

Optionen für die Pfostenmontage
Die Filterhalter FH-1S , FH-2S und 9861 verfügen über eine 8-32 (M4) Senkbohrung in der Mitte des Sockels, die eine einfache Pfostenmontage mit einer Vielzahl von Pfosten und Sockeln ermöglicht. M-PPF50 hat eine M6-Gewindebohrung an der Unterseite und kann durch das M6-Gewindeende der metrischen SP-Serie 0,5 Zoll unterstützt werden. Optischer Postsor beliebig metrisch 1,0 Zoll. Optische Pfosten und Sockel mit Gewindeadapter M-PS-1T.

Optische Filter rund oder quadratisch halten
Die FH-1S-Fassung fasst optische Filter mit einem Durchmesser von 1,0 Zoll. Die Fassungen FH-2S und M-PPF50 fassen 2,0 Zoll quadratische optische Filter. Die Halterung 9861 kann sowohl quadratische als auch runde Filter aufnehmen, sowie die "gemischten" Filterstücke, die Sie in Ihrem Labor haben.

Mehrere optische Filter stapeln
Mit dem Doppelfilterhalter 9861 lassen sich Filter beliebiger Form problemlos stapeln. Unsere FH-1S und FH-2S Filterhalterungen verfügen über zwei Sätze von Gewinde- und Durchgangsbohrungen an der Stirnseite des Sockels zur Verwendung beim Stapeln.
