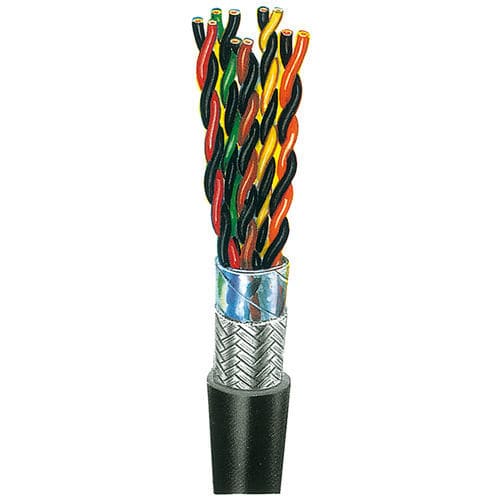

Twisted-Pair-Stromkabel Medox 4P x AWG 22 C UL

Datenhitzebeständigchemisch beständig

Außendurchmesser: ca. 8,1 mm halogenfrei, flammwidrig, selbstverlöschend UL 10493 und 21198 paarig verseilte abgeschirmte Steuerleitung Anschlußtechnik: Kostengünstige Kontaktierung durch Schneid-Klemmtechnik (IDC). Aderaufbau: Nach Style No.10493; Kupferlitze 7 x 0,25 mm Ø verzinnt = 0,34 mm² (AWG 22), isoliert mit PP. Wandstärke der Isolierung 0,20 - 0,25 mm (NW), Ø der isolierten Ader ca. 1,3 mm ± 0,05 mm. Kennzeichnung der Adern: Internationaler Farbcode Verseilung: Jeweils zwei Adern sind zum Paar verseilt, die Paare sind (beginnend mit den Farben schwarz/braun) im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt. In der Außenlage wird kein Füllmaterial verwendet. Schlaglänge der Paare: ca. 34 mm Bewicklung und Abschirmung: Die verseilten Adern sind gemeinsam mit einer transparenten Kunststofffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten Kupferdrähten, optische Bedeckung ≥ 85%, abgeschirmt. Eine Trennschicht aus Faservlies, überlappt. Außenmantel: schwarz, halogenfreie, flammwidrige TPU mit weißer Bedruckung nach UL 21198. Sehr gute chemische und mechanische Eigenschaften. Die Wandstärke des Außenmantels (Mittelwert) beträgt ca. 0,76 mm. Temperaturbereich: Wärmebeständig 80°C Kältebeständig - 10°C (bewegt) - 30°C (fest verlegt) Elektrische Eigenschaften: Nennspannung Uo / U 300 Volt Leiterwiderstand 56 Ω/km max. Mechanische Eigenschaften: einmalige Biegung 10 X Außendurchmesser wiederholte Biegungen 20 X Außendurchmesser Zugbeanspruchung: beim Verlegen: max. 50 N/mm² im Betrieb: max. 15 N/mm² (VDE 0289 Teil 3)
