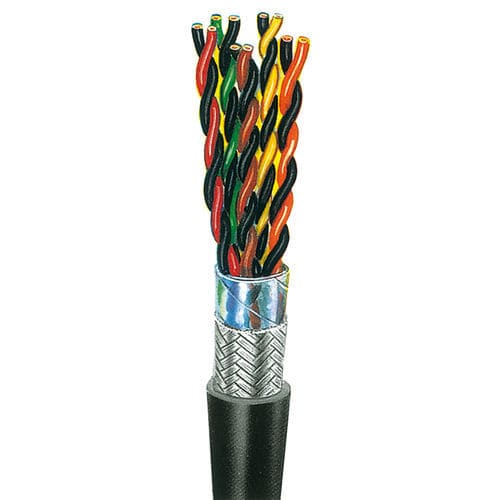

Daten-Stromkabel UL-11Y series
isoliertschwerentflammbargeschirmt

Daten-Stromkabel
Daten-Stromkabel
Daten-Stromkabel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten
Schutzniveau
isoliert, schwerentflammbar, geschirmt, feuerbeständig, feuerfest
Struktur
Twisted-Pair, Band
Kabelkern
Kupfer
Anwendung
Steuerung
Isoliermaterial
mit PUR-Ummantelung, Polyester
Norm
IEC
Weitere Eigenschaften
hochflexibel, halogenfrei, Verbindung, UL, transparent
Nominalspannung

90 V

Temperatur

Min: -25 °C
(-13 °F)

Max: 80 °C
(176 °F)

Beschreibung

Außendurchmesser: ca. 3,9 mm UL-appbrobierte PUR-Daten-/Steuerleitungen in AWG 22, geschirmt, halogenfrei, flammwidrig und mit geringen Außendurchmessern. Sehr flexibler Aderaufbau, enge Paarverseilung. Leiter aus blanker feindrähtiger Kupferlitze: AWG 22/19: 19 x 0,15 mm ( 0,34 mm²) AWG 24/19: 19 x 0,13 mm ( 0,25 mm²) Ø der isolierten Ader: AWG 22/19: 1,05 mm AWG 24/19: 0,92 mm Isolierhülle der Adern: mPPE halogenfrei und flammwidrig, Farben nach IEC Verseilung: jeweils 2 Adern zum Paar verseilt Kennzeichnung der Paare: durch Farbkombinationen der Adern Verseilung und Umhüllung aller Paare: für einen runden Kabelaufbau sind die Paare nach Bedarf mit Baumwollfüller verseilt; der so entstandene Kabelstrang ist wiederum mit glasklarer Polyesterfolie umhüllt. geflechtförmige Gesamtabschirmung: unter dem PUR-Außenmantel ist die Gesamtabschirmung aus verzinnten Kupferdrähten; optische Bedeckung > 85%. Außenmantel: thermoplastische Polyether-Polyurethan (TPE-U), schwarz Wandstärke von mind. 0,6 - 0,8 mm; mit der Anzahl der Paare steigend Elektrische und thermische Eigenschaften bei 20°C: Leiterwiderstand: AWG 22/19: 53,6 Ω/km AWG 24/19: 75,2 Ω/km Isolationswiderstand einer Ader: ≥ 20 M Ω x km Temperaturbereich - 25°C bis + 80°C (Verarbeitung und Betrieb) - 40°C bis + 80°C (Transport und Lagern) Mechanische Eigenschaften: einmalige Biegung 10 X Außendurchmesser, wiederholte Biegungen 15 X Außendurchmesser
