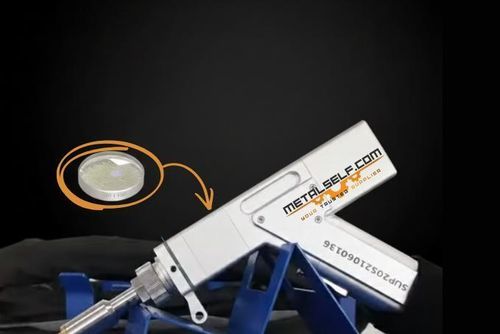

Doppelte Linse

QuarzglasNIRNahinfrarot

Beschreibung
Steigern Sie die Leistung Ihrer tragbaren Laserschweißanlage mit hochwertigen Fokussierlinsen, die für hohe Energiedichten ausgelegt sind und einen äußerst präzisen Brennfleck für tiefe, saubere und strukturell gleichmäßige Schweißnähte liefern.

Haupttechnische Merkmale

• Hohe Transmittanz: >99,76 % — sehr hohe Transparenz zur Minimierung von Energieverlusten und zur Reduzierung der Optiküberhitzung.
• Doppelseitige AR-Beschichtung: Behandlung auf beiden Seiten zur Verringerung von Reflexionsverlusten und zum Schutz der Linse vor Rückhitze.
• Wellenlängenoptimierung: ausgelegt für 1064 nm (kompatibel 900–1100 nm), ideal für Faserlaser.
• Präzision des Brennflecks: konzentriert den Strahl auf einen äußerst kleinen Punkt und gewährleistet eine hohe Wärmedichte im Schmelzbereich.

Warum diese Linse wählen?

• Konstante Schweißqualität: genauer Fokusbereich für stabile Schmelzbäder bei unterschiedlichen Blechstärken ohne Leistungseinbußen.
• Verlängerte Lebensdauer: hohe Beständigkeit gegen thermische Schocks und hohe Schadensschwelle reduzieren Wechselhäufigkeit und Ausfallzeiten.
• Breite Kompatibilität: entwickelt für gängige Schweißköpfe wie SUP 20S/T, 21T, 23S/T und SW150.

Verwendungsangaben

• Anwendung: handgeführte/tragbare Laserschweißpistolen.
• Funktion: Fokussierung des kollimierten Laserstrahls auf den Arbeitsbereich.
• Material: Fused-Silica-Substrat für minimale thermische Verzerrung.

FOCAL GRÖSSEN (Tabelle)
Linsenmodell | Laser-Spot | Fokus-Tiefe | Bedienertoleranz | Hauptanwendung
F150 | Sehr klein | Gering | Erfordert Präzision | Dünnbleche, hohe Geschwindigkeit
F200 | Mittel | Mittel | Gut | Standard, Materialstärken bis 5 mm
F400 | Groß | Hoch | Sehr gut | Größere Spalte, unregelmäßige Teile
F600/800 | Sehr groß | Sehr hoch | Maximal | Laserreinigung, große Flächen

BAUTEILE DER SCHWEIßPISTOLE (Tabelle)
Name | Funktion
Kupferdüse | Führt den Laserstrahl und das Schutzgas zum Schweißpunkt.
Skalierter Schlauch / Einstellring | Ermöglicht millimetergenaue Einstellung der Fokusposition.
Schutzlinse | Schützt die Innenlinsen vor Spritzern und Staub.
Fokussierlinse | Konzentriert den Laserstrahl auf einen sehr kleinen, leistungsstarken Punkt.
Reflektierende Linse / Galvo | Lenkt den Strahl; bei 'sway'-Modellen zur Erzeugung einer Oszillation.
Wobbelmotor | Steuert die Oszillationsbewegung des Strahls für breitere Nähte.
Kollimationslinse | Macht divergente Strahlen der Faser parallel.
Auslöseknopf / Abzug | Schaltet die Laseremission (häufig mit Kontakt-Sicherheit).
Drahtzuführungsbracket | Mechanische Halterung für das Einführen des Zusatzdrahts.
Wasserleitungen / Gasführung | Kühlen die Fackel (Wasser) und schützen das Schmelzbad (Gas).
Schutzmanschette | Einführ- und Schutzpunkt für den Faseranschluss.

Eigenschaften / Technische Spezifikationen

• Typ: Fokussierlinse für tragbare Laserschweißpistolen
• Material: Fused Silica (Quarzglas)
• Optimierungsspektrum: 1064 nm (kompatibel 900–1100 nm)
• Transmittanz: >99,76 %
• Beschichtung: doppelseitiges AR
• Verfügbare Fokusvarianten: F150, F200, F400, F600, F800
• Kompatibilität: SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Verpackung: Packungen zu 5 Stk.
• Technischer Hinweis: Halten Sie das Schutzfenster sauber und frei von Staub oder Spritzern, um die Lebensdauer zu verlängern (eine saubere Linse kann die Lebensdauer um bis zu 40 % erhöhen).
