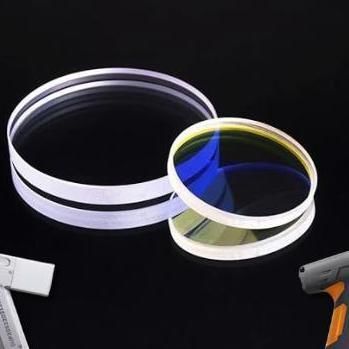

Nd:YAG Laserfenster

Professionelle Schutzgläser für Laser-Schweißen
Hochbelastbares optisches Schutzschild für SUP-, SW- und HW-Köpfe
Schutzgläser sind die letzte kritische Verteidigung der optischen Kette einer Maschine. Am Ende des optischen Pfads platziert, schützen sie die teuren Fokussier‑ und Kollimationslinsen vor Metallspritzern, Staub und Dämpfen, die beim Schweißen entstehen.

Industrielle technische Spezifikationen

• Material: Hochreines Fused Silica (geschmolzenes Siliziumdioxid).
• Transmissionsgrad: >99,8 % — gewährleistet den Durchgang des Strahls ohne nennenswerte Leistungsverluste und ohne signifikante Restaufheizung des Fensters.
• Beidseitige AR-Beschichtung: Optimiert für 1064 nm, minimiert Rückreflexionen, die die Laserquelle schädigen könnten.
• Hohe Schadensschwelle: Ausgelegt für kontinuierliche Laserleistungen bis 3000 W und darüber hinaus.
• Maßhaltigkeit: Ultrafeiner Laserschnitt für dichte Passung im Gehäuse zur Vermeidung von Staubeintritt.

Warum die Glasqualität wichtig ist

• Schutz der Investition: Ein hochwertiges Schutzfenster verhindert den Defekt der inneren Fokussierlinse, deren Austausch deutlich teurer ist.
• Stabilität des Fokus: Geringe thermische Verzerrung von Fused Silica verhindert Fokusverschiebung auch nach längerem Hochleistungsbetrieb.
• Saubere Schweißnaht: Ein sauberes, unverzerrtes Schutzglas erhält die Energiedichte an der Naht und reduziert Porosität sowie optische Fehler.

Wartungs- und Austauschhinweise
ACHTUNG: Das Schutzglas ist ein verschleißbarer (sacrificial) Bauteil. Die Lebensdauer hängt von der Arbeitsumgebung und der korrekten Einstellung des Schützgases ab.

• Tägliche Sichtprüfung: Auf schwarze Punkte oder Trübungen prüfen. Falls der Laser „raucht“ oder die Leistung nachlässt, ist das Fenster vermutlich verschmutzt.
• Reinigungsverfahren: Nur Isopropylalkohol oder 99 % Ethanol und optische Mikrofasertücher bzw. spezielle Optik-Tupfer verwenden.
• Austauschindikatoren: Lösen sich Metallablagerungen nicht durch Reinigung oder treten Pittings/Risse auf, umgehender Austausch erforderlich, um Wärmeübertragung auf interne Optiken zu vermeiden.

Kompatibilität
Erhältlich in allen Standardformaten für tragbare Laserpistolen:

• Ø18×2 mm / Ø20×2 mm (Standard)
• 30×5 mm / 37×7 mm (Für Hochleistungs‑Köpfe)
• Kompatibel mit tragbaren Systemen SUP, Raytools, WSX, Han's Laser.

Bauteile der Schweißpistole (Name — Funktion)

• Düse (Kupfer) — Leitet den Laserstrahl und das Schutzgas zum Schweißpunkt.
• Verstellbare Hülse / Fokussierhülse — Erlaubt millimetergenaue Einstellung der Fokuslage.
• Schutzglas — Schützt die inneren Optiken vor Spritzern und Staub.
• Fokussierlinse — Konzentriert den Strahl auf einen sehr kleinen, leistungsstarken Punkt.
• Reflektierende Linse / Galvanometer — Lenkt den Strahl; bei oszillierenden Köpfen erzeugt es die Wobbelbewegung.
• Wobble‑Motor — Steuert die Strahloszillation für breitere Schweißnähte.
• Kollimationslinse — Macht divergente Strahlen der Faser parallel.
• Auslöseknopf / Abzug — Schaltet die Laseremittion (in der Regel mit Kontakt‑Sicherheit).
• Drahteinzugshalter — Mechanische Halterung für automatischen Drahtvorschub.
• Wasserkanäle / Gasleitungen — Kühlen die Brennerbaugruppe (Wasser) und schützen das Schmelzbad (Gas).
• Schutzmanschette — Einführpunkt und Schutz des Fasersteckers.

Technische Daten (Zusammenfassung)

• Material: Hochreines Fused Silica.
• Transmissionsgrad: >99,8 % (JGS1 indikativ).
• Beschichtung: Beidseitiges AR, optimiert für 1064 nm.
• Schadensschwelle: Für kontinuierliche Leistungen bis 3000 W und mehr ausgelegt.
• Mechanische Präzision: Lasergeschnitten für dichte Passung im Gehäuse.
• Verfügbare Formate: Ø18×2 mm, Ø20×2 mm, Ø20×3 mm, Ø20×4 mm, 30×5 mm, 37×7 mm.
• Kompatibilität: SUP, Raytools, WSX, Han's Laser und weitere Branchenstandards.
