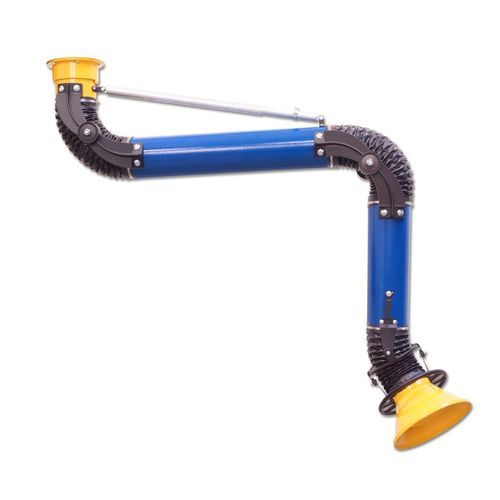

Festinstallierter Absaugarm Oskar 160

für DeckenmontageelastischKnickarm

Produktübersicht
Der Oskar 160 ist ein selbsttragender Rauchabsaugarm zur Quellabsaugung von Schweißrauch, Schleif- und Polierstäuben, Ölnebel und ähnlichen luftgetragenen Schadstoffen in industriellen Umgebungen. Der Arm verwendet druckgegossene Aluminiumkomponenten, glatte Rohre und externe Aluminiumgelenke, um Druckverluste und Geräuschentwicklung zu minimieren und die Wartung zu vereinfachen. Alle Einstellungen erfolgen außen; das eingebaute Luftklappenventil ist das einzige interne Element, sodass zur Regulierung kein Kontakt mit dem verschmutzten Luftstrom oder dem Leitungsinneren erforderlich ist.

Typische Anwendungen

• Schweißen
• Schleifen
• Ölnebelabsaugung
• Schneiden
• Polieren
• Beschichten / Lackieren
• Verpackung
• Standard-Temperaturbeständigkeit bis 80°C
• Empfohlenes Luftvolumen 1000–1400 m3/h
• Für nicht-explosive und nicht-aggressive Luftverschmutzungen

Standardaufbau

• alle Einstellungen extern
• Aluminiumhaube mit Luftlenker
• Griff rund um die Haube
• Haubenverbindungen aus Aluminium
• mittlere und drehbare Gelenke aus Aluminiumguss
• Montagedrehpunkt aus Aluminium und Stahl
• glatte Rohre
• eingebautes Luftklappenventil (Standard)
• schwarze PVC-Flexschläuche (Temperaturbeständigkeit bis 80°C)
• Standard-Pulverbeschichtung

Verfügbare Modelle / Versionen

• Oskar 1620 hängender Absaugarm – Reichweite 2 m / 6 ft
• Oskar 1630 hängender Absaugarm – Reichweite 3 m / 10 ft
• Oskar 1640 hängender Absaugarm – Reichweite 4 m / 14 ft
• Oskar 1620P stehender Absaugarm – Reichweite 2 m / 6 ft
• Oskar 1630P stehender Absaugarm – Reichweite 3 m / 10 ft
• Oskar 1640P stehender Absaugarm – Reichweite 4 m / 14 ft
• Oskar 160 Katalogblatt und technische Broschüren verfügbar

Technische Daten

• Empfohlenes Volumen: 1000–1400 m3/h
• Temperaturbeständigkeit des Flexschlauchs: bis 80°C (175°F)
• Baumaterialien: Haube und Gelenke aus Aluminium, mittlere und drehbare Gelenke aus Aluminiumguss, Montagedrehpunkt aus Aluminium und Stahl
• Konstruktion: glatte Rohre und externe Aluminiumgelenke für niedrige Druckverluste und niedrigen Schalldruck
• Einstellungen: alle extern (kein Zugriff auf den verschmutzten Luftstrom oder das Kanalinnere erforderlich)
• Eingebautes Luftklappenventil (Standard)
• Haube: Aluminium mit Luftlenker und Griff
• Schläuche: schwarzes PVC (Standard)
• Oberfläche: Standard-Pulverbeschichtung
• Geeignet für: Absaugung nicht-explosiver und nicht-aggressiver Luftverschmutzungen
• Verfügbare Reichweiten: 2 m, 3 m, 4 m (hängend und stehend)
• Für sehr hohe Temperaturen werden Edelstahl-Absaugarme empfohlen
