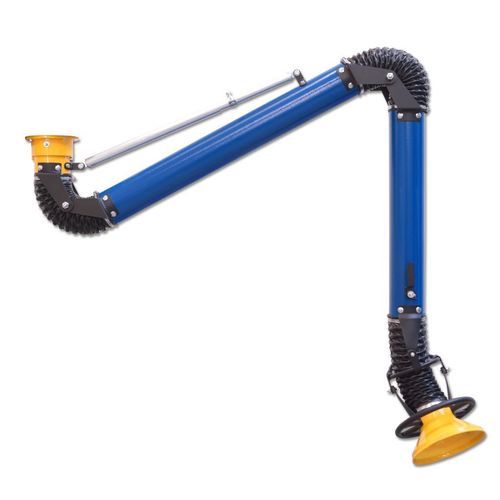

Festinstallierter Absaugarm Oskar 100

für Deckenmontageelastischteleskopisch

Produktübersicht
Der selbsttragende Rauchabsaugarm Oskar 100 erfasst Schadstoffe direkt an der Quelle in mittelgroßen Anwendungen wie Lackieren, Schleifen, Polieren, Schweißen und mechanischer Bearbeitung. Der Arm enthält keine internen Mechanismen außer einem eingebauten Luftklappenregler; alle Einstellungen sind von außen zugänglich, sodass Wartung ohne Kontakt mit dem verschmutzten Luftstrom möglich ist. Glatte Rohre reduzieren Druckverlust und Geräuschentwicklung und vereinfachen die Wartung für lange Lebensdauer.

Anwendung

• Labore, Schweißplätze, Ölnebel und Schleifarbeiten
• Standard-Temperaturbeständigkeit bis 80°C / 175°F; höhere Beständigkeit abhängig von Schlauchtyp und Pulverbeschichtung; bei sehr hohen Temperaturen Edelstahlarme empfohlen
• Empfohlener Luftstrombereich 350–500 m3/h
• Lokale Erfassung von Luftverunreinigungen an der Quelle, ausgenommen chemisch aggressive Luftströme

Konstruktion

• Alle Einstellungen von außen zugänglich
• Aluminiumhaube mit Luftlenker und Griff rund um die Haube
• Haubengelenke aus Aluminium; Mittel- und Drehgelenke aus Stahl
• Montagegelenk aus Aluminium und Stahl
• Glatte Rohre und schwarze PVC-Flexschläuche (Standard)
• Standardmäßig eingebauter Luftklappenregler und Pulverbeschichtung
• Vollständig kapselnde teleskopische Feder bei Hängeausführungen

Rauchabsaugarm Oskar 100 - Details:

• Katalogblatt: Oskar 100 selbsttragende Rauchabsaugarm
• Hängeausführungen: Oskar 1015 – Reichweite 1,5 m (5 ft)
• Hängeausführungen: Oskar 1020 – Reichweite 2 m (6 ft)
• Hängeausführungen: Oskar 1025 – Reichweite 2,5 m (8 ft)
• Standausführungen: Oskar 1015P – Reichweite 1,5 m (5 ft)
• Standausführungen: Oskar 1020P – Reichweite 2 m (6 ft)
• Standausführungen: Oskar 1025P – Reichweite 2,5 m (8 ft)

Technische Daten

• Modell: Oskar 100
• Marke: Oskar Air Products
• Produkttyp: selbsttragender Rauchabsaugarm
• Montageoptionen: Hänge- und Standmodelle (selbsttragend)
• Verfügbare Reichweiten: 1,5 m (5 ft), 2 m (6 ft), 2,5 m (8 ft)
• Internes Mechanismus: keines außer Luftklappenregler
• Einstellungen: alle von außen zugänglich
• Empfohlener Luftstrom: 350–500 m3/h
• Temperaturbeständigkeit: Standard-Schlauch bis 80°C / 175°F; höhere Beständigkeit abhängig von Schlauch und Beschichtung; Edelstahl empfohlen für sehr hohe Temperaturen
• Materialien: Aluminiumhaube und -gelenke; Mittel- und Drehgelenke aus Stahl; Montagegelenk aus Aluminium und Stahl; schwarze PVC-Flexschläuche (Standard)
• Eigenschaften: Aluminiumhaube mit Luftlenker, Griff, glatte Rohre für geringen Druckverlust und Geräusch, vollständig gekapselte Teleskopfeder bei Hängeausführungen, eingebauter Luftklappenregler, Pulverbeschichtung
• Verwendungszweck: Lokale Erfassung nicht chemisch aggressiver Luftströme
