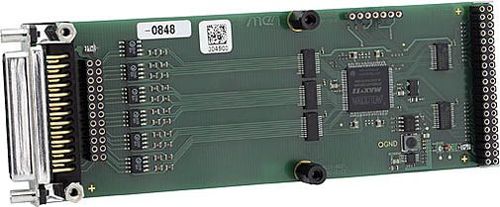

E/A-Karte / TTL M11

cPCIVME18 Kanäle

Die M11 Mezzanine-Karte ist ein TTL-I/O-M-Modul mit 16 Leitungen (Ports A und B), die getrennt als zwei Ports mit je 8 Bit oder zusammen als 16-Bit-Port genutzt werden können. Die Steuerung der I/O-Leitungen erfolgt über die vier Handshake-Leitungen. Je nach Betriebsart erzeugen die vier Handshake-Leitungen ein verriegeltes Handshake, ein gepulstes Handshake, Interrupt-Eingänge oder einfache Eingänge. Das M11 basiert auf dem ANSI-Mezzanine-Standard für M-Module. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. MERKMALE 18 TTL-Eingänge/-Ausgänge 4 Handshake-Leitungen Programmierbarer Timer 24 Bit Auflösung -40 °C bis +85 °C
