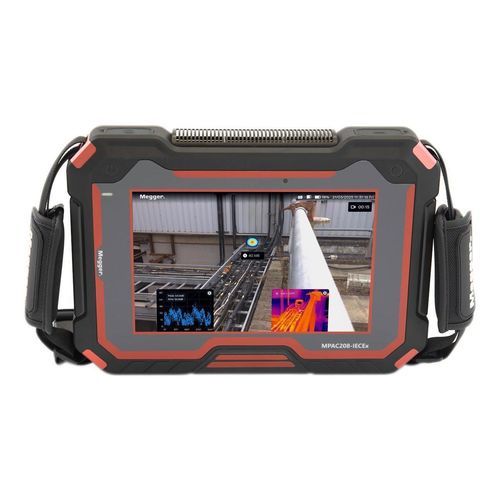

Kamera mit Mikrofonarrays MPAC208

akustischIndustrieWärmebild

Über das Produkt
Die MPAC208 ist eine professionelle akustische Bildgebungskamera zur schnellen und präzisen Erkennung von Ultraschallquellen in Industrieumgebungen. Sie ermöglicht Wartungsteams die Lokalisierung von Gaslecks, mechanischen Fehlern und Teilentladungen (TE) an Hochspannungsanlagen ohne Unterbrechung des Betriebs.

Hardware‑Kern
Das System kombiniert ein 208‑Kanal MEMS‑Mikrofonarray (2 kHz–100 kHz) mit einer 13 MP Optikkamera und einem 8‑Zoll kapazitiven Touchscreen. Echtzeitüberlagerungen zeigen akustische Quellen direkt im optischen Bild an und ermöglichen sofortige Lokalisierung.

Varianten und Zertifizierung
Die MPAC208‑IECEx‑Variante bietet die gleiche Funktionalität und ist für den Einsatz in explosionsgefährdeten Bereichen Klasse 2 zertifiziert.

Für industrielle Praxis konzipiert
Erkennungsreichweite bis zu 200 m für Nahinspektionen und Abstandskontrollen in Umspannwerken, Schaltanlagen und an Freileitungen. Focus‑Funktion und Rauschunterdrückung isolieren Ultrasonic‑Ziele in lauten Anlagen. SoundScan™‑Richtungsführung unterstützt beim Auffinden von Quellen außerhalb des Bildausschnitts.

Drei Betriebsmodi

• Gasleck‑Modus: Schätzt Leckrate, Entfernung und wirtschaftliche Auswirkungen zur Priorisierung von Reparaturen.
• Teilentladungsmodus: Erfasst TE‑Aktivität und liefert PRPD‑Analysen zur frühzeitigen Erkennung und Klassifizierung.
• Mechanischer Modus: Erkennt Lager- und Ventilverschleiß, Kavitation und vibrationsbedingte Fehler anhand von Ultraschallsignaturen.

Erweiterung mit thermischer Korrelation
Ein optionales Wärmebildmodul ermöglicht parallele akustische und thermische Darstellung, um thermische und akustische Auffälligkeiten zu korrelieren und die Ursachenanalyse zu beschleunigen.

Für den Feldeinsatz gebaut
Leicht und portabel (~1,4 kg). Schutzart IP54. Austauschbare intelligente Akkus liefern bis zu 10 Stunden Betriebszeit (2 × 5 h Akkupacks enthalten). Für Versorgungsunternehmen, Industrieanlagen, Erneuerbare und Fertigung zur Unterstützung vorausschauender Wartung.

Kameraverifikation
Das optionale MPAC‑V‑Zubehör führt automatisierte Feldprüfungen der Frequenzantwort, des Schalldruckpegels (SPL) und der visuellen Mikrofonpositionierung durch, um Betriebsparameter zwischen Kalibrierungen zu überprüfen.

Weitere Merkmale
Rauschunterdrückung, Focus‑Modus, SoundScan™‑Richtungsführung, integrierte Leckquantifizierung (SPL, Volumenstrom, monetärer Wert), PRPD‑Visualisierung und TE‑Zählung zur Einschätzung der Schwere.

Technische Daten

• Marke: Megger
• Modell: MPAC208 (MPAC208‑IECEx‑Variante verfügbar)
• Mikrofonarray: 208 Kanäle, MEMS
• Akustischer Frequenzbereich: 2 kHz – 100 kHz
• Optikkamera: 13 MP
• Display: 8‑Zoll kapazitiver Touchscreen
• Erkennungsreichweite: bis zu 200 m
• Betriebsmodi: Gasleck, Teilentladung (PRPD), Mechanisch
• Optional: Wärmebildmodul für akustisch‑thermische Korrelation
• Verifizierungszubehör: MPAC‑V (Frequenzantwort, SPL, visuelle Kalibrierung)
• Gewicht: ca. 1,4 kg
• Schutzart: IP54
• Stromversorgung: austauschbare intelligente Akkus; bis zu 10 Stunden (2 × 5 h Packs enthalten)
• Feldfunktionen: Focus, Rauschunterdrückung, SoundScan™, Leckquantifizierung (SPL, Volumen, monetärer Wert)
