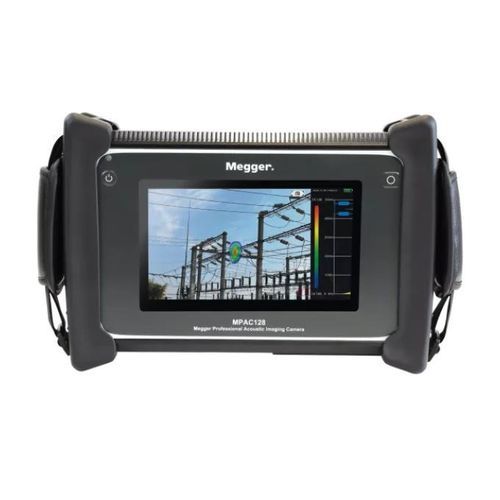

Kamera mit Mikrofonarrays MPAC128

akustischfür GefahrenzonenSensor

Über das Produkt
Der akustische Bildgeber MPAC128 von Megger visualisiert Gaslecks und Teilentladungen (PD) zur Unterstützung präventiver Prüfungen und zur schnellen Fehlerlokalisierung. Die MPAC128-Familie erfasst ultraschall- und hörbare Signale über ein Array mit 128 Mikrofonen und ermöglicht berührungslose Erkennung bis 120 m (typisch beste Leistung 10–20 m). Die MPAC128-ATEX-Variante ist für Zone 2 zertifiziert.

Wesentliche Fähigkeiten
Die MPAC128-Serie ist für die Erkennung von PD und Gaslecks ausgelegt und bietet durch die hohe Anzahl an Mikrofonen und die breite Erfassungsbandbreite eine verbesserte Lokalisierungsgenauigkeit. Typische Einsatzzwecke sind die Inspektion von Freileitungen, Industrieanlagen und die Prüfung von Anlagen in potenziell gefährlichen Bereichen mit der ATEX-Variante.

Highlights

• 128 Mikrofone für bessere räumliche und frequenzmäßige Auflösung
• Erfassungsfrequenzbereich: 2 kHz bis 48 kHz
• Spezifizierte Erkennungsreichweite: 0,5 m bis 120 m (optimal typischerweise 10–20 m)
• MPAC128: Schutzart IP54; MPAC128-ATEX: II 3G Ex ic IIC T5 Gc (Zone 2)
• Betriebstemperaturbereich: -20 °C bis +50 °C

Release- / Firmware-Hinweise
Firmware-Updates stehen für MPAC128 und MPAC128-ATEX zur Verfügung. Neuere Releases enthalten verbesserte PRPD-Erkennung, optimierte Übersetzungen und UI-Ausrichtungsverbesserungen.

Software
Die MPAC Analyst-Software ermöglicht Verwaltung und Analyse von akustischen Bildern und Videos, die mit MPAC-Geräten aufgenommen wurden. Funktionen: Ansicht, Analyse, Bearbeitung und Berichtserstellung. Referenzierte Version: 1.2.0.

Produktdokumente (auf der Seite gelistet)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Datenblatt)
• MPAC128_UG_en.pdf (Benutzerhandbuch)
• MPAC208-Software_UG.pdf (Software-Benutzerhandbuch)

FAQ - Schlüsselpunkte

• Bildgebungsprinzip: Fehler (Lecks, PD) erzeugen Geräusche/Ultraschall; der Bildgeber erfasst und lokalisiert die Quelle.
• Erkennungsdistanz: ca. 0,5 m bis 120 m je nach Bedingungen; typischerweise am besten bei 10–20 m.
• Akkumulator: typischer Kapazitätsrückgang ≈20 % nach ~1000 Ladezyklen; interner Akku durch autorisierten Service tauschbar.
• Kalibrierung: empfohlen alle zwei Jahre (Herstellerkalibrierung verfügbar); Feldprüfung mit MPAC-V kann Intervalle verlängern.
• Empfohlene Startfrequenzen: allgemein 20–40 kHz; entfernte/stille Punkte 15–35 kHz; laute Umgebungen 28–48 kHz.

Technische Spezifikationen

• Kommerzielle Bezeichnung: MPAC128 (MPAC128-ATEX für Zone 2)
• Hersteller / Marke: Megger
• Anwendung: berührungslose Erkennung und Lokalisation von PD und Gaslecks
• Mikrofonarray: 128 Mikrofone
• Erfassungsfrequenz: 2 kHz – 48 kHz
• Erfassungsreichweite: 0,5 m – 120 m (typisch optimal 10–20 m)
• ATEX (MPAC128-ATEX): II 3G Ex ic IIC T5 Gc
• Schutzart: IP54 (MPAC128)
• Betriebstemperatur: -20 °C bis +50 °C
• Akkualterung: ca. 20 % Kapazitätsverlust nach ~1000 Zyklen
• Kalibrierung: empfohlen alle 2 Jahre
• Dokumentation: Datenblatt und Benutzerhandbuch verfügbar
• Firmware referenziert: 6.0.4.3
• MPAC Analyst-Software: Version 1.2.0
• Begrenzungen: keine Erkennung von unterirdischen Lecks (Ultraschall wird vom Erdreich absorbiert); Flüssigkeitsleckagen und sehr nieder­druckige SF6-Lecks können nicht detektiert werden
