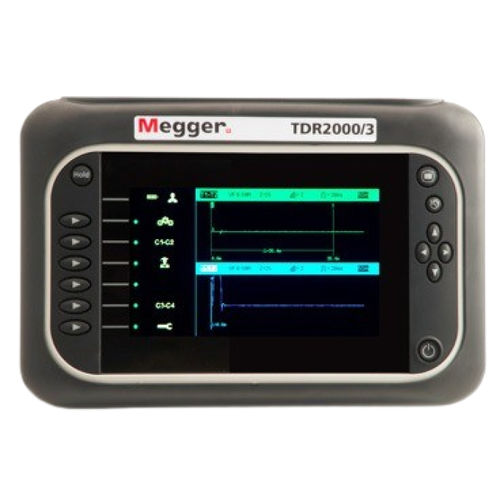

Tragbarer Reflektometer TDR2000 series

TDR

• Zwei Messkanäle und Messwertspeicher für 100 Kurven • Grafisches Farbdisplay (800 x 400) für bessere Vergleichbarkeit der Messkurven • Automatisches Setup für schnelle Einsatzfähigkeit • Längenmessung und Fehlerlokalisierung an Kupferleitungen • Ultra-Fast-Pulse für die Suche am sehr nahen Kabelende • Messkategorie bis CAT IV / 600 V • Schutzart IP54 für rauhe Umgebungen Die Geräte TDR2000/3, TDR2010 und TDR2050 von Megger® sind auf dem neuesten Stand der Technik: zwei Kanäle, hohe Auflösung, kompakte Zeitbereichsreflektometer mit Farbbildschirm zur Lokalisierung von Fehlern auf gepaarten Metallkabeln. Alle TDR in dieser Reihe haben eine Mindestauflösung von 0,1 m / 0. 0,9 m und ein 20 km Maximalbereich, abhängig vom gewählten Geschwindigkeitsfaktor und dem Kabeltyp. Verschiedene Ausgangsimpedanzen stehen zur Verfügung (TDR2000/3 und 2010: 25, 50, 75, 100, 125 ohm + AUTO. TDR2050: 25, 50, 75, 100, 140 ohm + AUTO) und ein Leistungsmerkmal automatische Impedanzanpassung. Der Geschwindigkeitsfaktor kann zwischen 0,2 und 0,99 eingestellt werden, um alle Kabel-Prüfanforderungen zu erfüllen.
