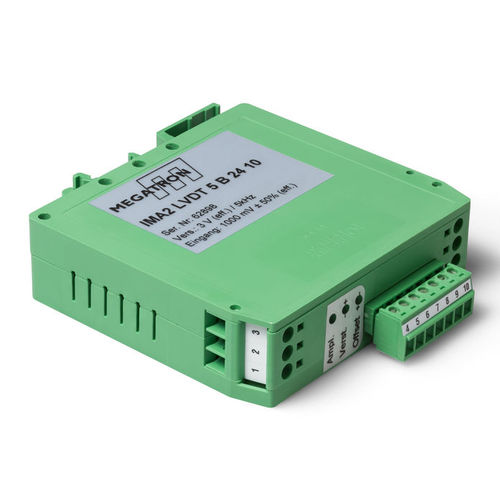

Signalverstärker IMA2LVDT

analogisoliertfür induktive und resistive Sensoren

Der Messverstärker IMA2-LVDT wandelt die Ausgangssignale induktiver Sensoren in normierte Analogsignale um. Er ist je nach Ausführung vorkonfiguriert und versorgt den angeschlossenen LVDT-Sensor standardmäßig mit einer Versorgungsspannung von 1,2...5,0 VDC. Am Ausgang stehen die wichtigsten Normsignale 0...5 V, 0...10 V, ±5 V, ±10 V, 0...20 mA und 4...20 mA zur Verfügung. Die 24-VDC-Versorgungsspannung ist von der Verstärkerschaltung galvanisch getrennt und ein Überspannungsschutz bis 40 V sorgt für zusätzliche Sicherheit. Mit einer relativen Linearitätsabweichung von weniger als 0,01 % F.S. und einer Restwelligkeit von weniger als 20 mV gewährleistet der IMA2-LVDT eine hohe Messgenauigkeit. Die gesamte Elektronik ist in einem Phoenix-Gehäuse (UEGM) zur DIN-Schienenmontage untergebracht. Mit einem Gewicht von nur 100 g und einem Betriebstemperaturbereich von -25 °C bis +85 °C ist der Messverstärker für eine Vielzahl von Anwendungen geeignet. Optionen: Versorgungsspannung: 24 V oder 12 V LVDT-Empfindlichkeiten: 500 mVRMS, 1000 mVRMS, 1900 mVRMS Erregerspannung für Sensor: 2,5 VRMS, 5 VRMS Erregerfrequenz: 2,5 kHz, 5 kHz (max. bis zu 20 kHz) Ausgangssignaloptionen: 0…5 V, ±5 V, 0…10 V, ±10 V, 0…20 mA, 4…20 mA
