Signalverstärker IMA2DMS

analogfür DMS-SensorenDruck

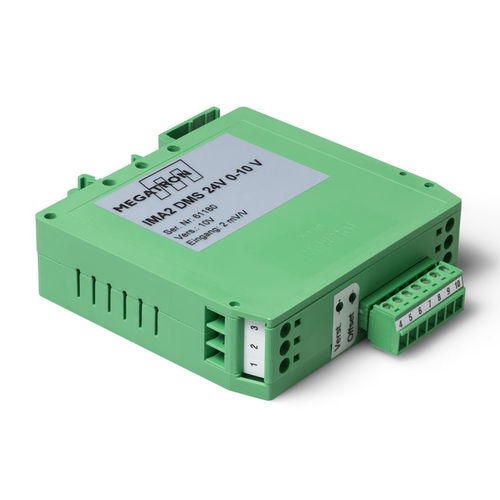

Messverstärker für Kraftsensoren und Wägezellen mit DMS Der Messverstärker IMA2DMS beinhaltet die komplette Signalverarbeitungselektronik für einen Kraftaufnehmer oder eine Wägezelle mit DMS. Er versorgt einen angeschlossenen Kraftsensor standardmäßig mit 10 VDC (optional 5 VDC). Am Ausgang stehen die wichtigsten genormten Analogsignale zur Verfügung: 0…5 V, 0…10 V, ±5 V, ±10 V, 0…20 mA und 4…20 mA. Mit seiner 3-dB-Grenzfrequenz von 1 kHz ermöglicht er eine schnelle Datenerfassung. Die Elektronik des IMA2 DMS ist in einem Phoenix-Gehäuse (UEGM) untergebracht und lässt sich einfach auf einer DIN-Schiene befestigen. Über die Trimmpotentiometer auf der Frontseite können Verstärkung und Offset präzise eingestellt werden. Dank seines geringen Gewichts von nur 100 g und eines Betriebstemperaturbereichs von -25 °C bis +85 °C eignet sich der IMA2 für eine Vielzahl von Anwendungen. Mit einer Restwelligkeit von unter 20 mV (DC…20 MHz) und einer Temperaturdrift-Empfindlichkeit von weniger als ±0,02 %/°C bietet er eine sehr hohe Messgenauigkeit. Optionen Versorgungsspannung: 24 V oder 12 V Für Sensorempfindlichkeiten (Nennkennwert) von 1,0 mV/V bis 3,0 mV/V Speisespannung für den DMS-Sensor: 10 VDC oder 5 VDC Ausgangssignal-Optionen 0…5 V, ±5 V, 0…10V, ±10 V, 0…20 mA, 4…20 mA
