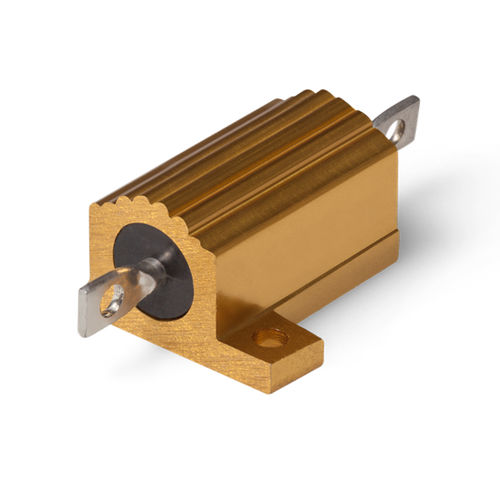

Leistungswiderstand MAL

drahtgewickeltmit axialen AnschlüssenKasten

Drahtgewickelter Leistungswiderstand im Aluminiumgehäuse für hohe Dauerleistungen Die Leistungswiderstände der Serie MAL sind für Anwendungen ausgelegt, bei denen hohe Dauerleistungen und ein weiter Widerstandsbereich gefragt sind. Der drahtgewickelte Widerstand ist auf einem Keramikträger aufgebaut und in ein robustes Aluminiumgehäuse integriert, das für mechanischen Schutz und eine hohe Belastbarkeit sorgt. Je nach Typ stehen abgestufte Nennleistungen von 5 W, 10 W, 25 W bis 50 W zur Verfügung, sodass sich der passende Widerstand für unterschiedliche Leistungsanforderungen auswählen lässt. Der Widerstandsbereich von 0,01 Ω bis 250 kΩ und Widerstandstoleranzen von ±0,01 % bis ±10 % decken ein sehr breites Spektrum an Aufgaben ab – von niederohmigen Shunt- und Lastwiderständen bis hin zu präzisen Widerständen im höheren kΩ-Bereich. Ein Temperaturkoeffizient im Bereich von typ. ±20 ppm/°C sorgt für einen geringen Temperaturgang, was gerade bei Strommessung, Referenzzweigen oder stabilen Lastbedingungen von Vorteil ist. Der Arbeitstemperaturbereich von −55 °C bis +275 °C erlaubt den Einsatz in thermisch anspruchsvollen Umgebungen, beispielsweise in Leistungs-, Umrichter- und Antriebselektronik. Optional verfügbare induktionsarme Wicklungen reduzieren parasitäre Induktivitäten und ermöglichen den Einsatz in schnell schaltenden Leistungsstufen oder in Messzweigen mit höherer Bandbreite. Eine weitere Option ist der 4-polige (Kelvin-)Anschluss, der präzise Strom- und Spannungsmessungen direkt am Widerstand ermöglicht, ohne den Einfluss von Anschluss- und Leiterbahnwiderständen.
