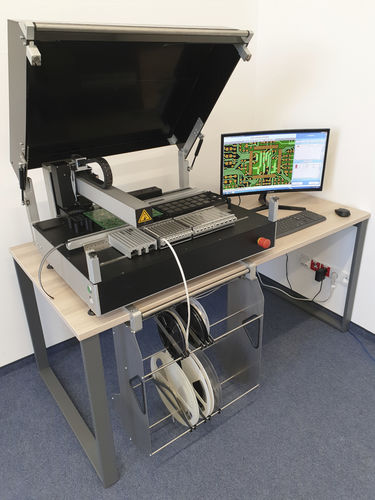

SMT-Bestückungsmaschine P10

automatischmit optischem Ausrichtsystem

Technische Daten PCB max. Arbeitsbereich 500x480mm Bauelementespektrum von 0201 bis 40x80mm min pitch 0,4mm Bauelemente Verpackung Gurte / Stangen / Trays / Schüttgut Bauelemente-Zentrierung optisches Kamerasystem Taktrate bis zu 1100 BE/Std. Dispensrate bis zu 6000 dots/ Std. Zuführungen bis zu. 80 x 8mm semiautomatik Zuführungen und 2 x ( 300x200mm) IC -Trays bei Leiterplatte 300x200mm Auflösung X / Y -Achse : 0,008mm (Linearencoder ) Z -Achse : 0,02mm (Linearencoder ) Rotation : 0,01° (Rotationsencoder ) Positionsgenauigkeit +/- 0,03mm mm Abmesssungen und Gewicht 800 x 700 x 550mm / ca . 87 kg Versorgung 110V-230V / 50-60Hz / 1150W / 0,6 MPa / min. 20l/min Eigenschaften Präzisions SMD-Bestückungsautomat mit optischer Zentrierung und Dispenserkopf Graphische Bedieneroberfläche 1 x automatischer Bestückungskopf Zeit-Druck -Dispenskopf mit Abstandssensor Automatischer Pipettenwechsler (6-fach) Top - Kamerasystem für automatische Referenzpunktkorrektur Bottom - Kamerasystem für automatische Bauelementezentrierung Kontaktloses Dispensen CAD und Gerber Editor ( alle CAD-Systeme ) Optische Inspektion des Lotpastendrucks, und der Bauelementeplatzierung Service via Internet ( remote service kit ) Bedienungsfeld: Maus, LCD Minitor und Tastatur Anwendungsbereich Prototypen und Kleinserien Bestückung von allen Typen der SMD Komponenten
