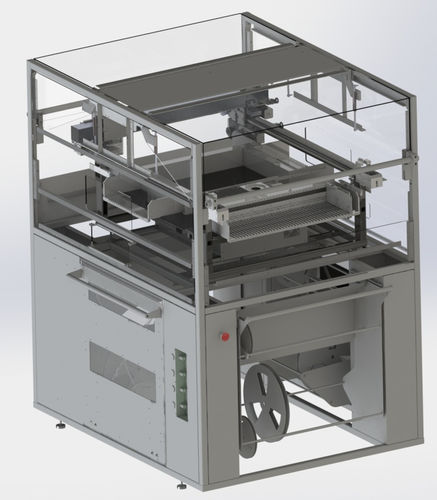

SMT-Bestückungsmaschine P50
automatisch

SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
SMT
Weitere Eigenschaften
automatisch

Beschreibung

Technische Daten PCB max. Größe 660x480mm Bauelementespektrum von 0201 bis zum 40x80mm min pitch 0,4mm Bauelemente Verpackung Gurte / Stangen / Trays Bauteile Zentrierung Optisches System Taktrate 1 - Bestückungskopf - bis zu 1400 BE/Std. 2 - Bestückungsköpfe - bis zu 2200 BE/Std. 4 - Bestückungsköpfe - bis zu 3800 BE/Std. 1 - Dispenskopf - bis zu 8000 Dots/Std. Zuführungen - alle Typen bis zu 120x8mm intelligente automatische Zuführungen Auflösung X / Y -Achse : 0,008mm (Linearencoder ) Z -Achse : 0,02mm (Linearencoder ) Rotation : 0,01° (Rotationsencoder ) Positionsgenauigkeit +/- 0,03mm mm Abmesssungen und Gewicht 1680 x 750 x 1300mm / ca . 215 kg Versorgung 110V-230V / 50-60Hz / 1650W / 0,6 MPa / min. 30l/min Eigenschaften Standalone oder inline SMD-Bestückungsautomat mit integriertem Dispenskopf conveyor - variable Breite SMEMA Schnittstelle bis zu 4 Bestückungsköpfe und bis zu 2 Dispensköpfe - Paste / Kleber / andere Medien - möglich Automatischer Pipettenwechsler - 12-fach Top Kamera - Optisches System für automatische Referenzpunktkorrektur Bottom Kamera - Optisches System für Bauelementezentrierung Smart Feeder System- CAN Bus CAD-Editor für alle CAD-Systeme Service via Internet ( remote service kit ) Bedienungsfeld: Maus, LCD Minitor und Tastatur Anwendungsbereich Klein- und Mittelserienproduktion Bestückung von allen Typen von SMD Bauelementen
