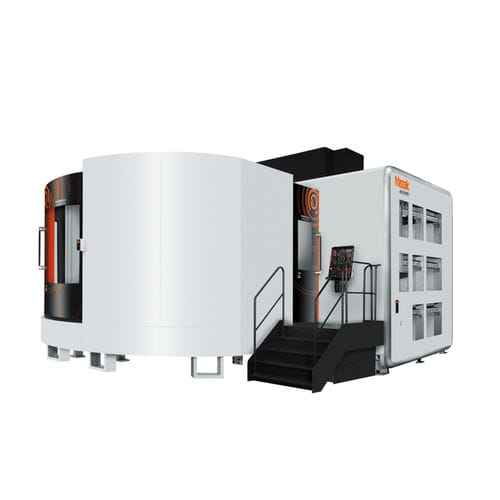

CNC-Bearbeitungszentrum / 5-Achs VORTEX e-VvertikalDoppelsäulenBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Doppelsäulen
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 120 Werkzeuge, 42 Werkzeuge
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochleistung, mit Direktantrieb
- X-Hub
1.875 mm, 2.315 mm
(73,82 in, 91,14 in)- Y-Hub
1.250 mm, 1.600 mm
(49,21 in, 62,99 in)- Z-Hub
1.345 mm
(52,95 in)- Rotationsgeschwindigkeit
10.000 rpm, 15.000 rpm
(62.832 rad.min-1, 94.248 rad.min-1)- Leistung
30 kW, 37 kW
(40,79 hp, 50,31 hp)- Vorrückgeschwindigkeit X-Achse
42.000 mm/min
(27,56 in/s)- Vorrückgeschwindigkeit Y-Achse
42.000 mm/min
(27,56 in/s)- Vorrückgeschwindigkeit Z-Achse
42.000 mm/min
(27,56 in/s)- Maximale Tischlast
2.700 kg, 4.000 kg, 5.000 kg, 7.000 kg
(5.952 lb, 8.818 lb, 11.023 lb, 15.432 lb)- Werkzeuggewicht (max.)
30 kg
(66,1 lb)- Gesamtgewicht
45.000 kg, 46.700 kg, 49.500 kg, 58.000 kg
(99.208,02 lb, 102.955,88 lb, 109.128,82 lb, 127.868,11 lb)- Gesamtlänge
6.187 mm, 6.970 mm, 8.010 mm
(243,6 in, 274,4 in, 315,4 in)- Gesamtbreite
5.200 mm, 8.712 mm, 9.680 mm
(204,7 in, 343 in, 381,1 in)- Gesamthöhe
4.400 mm, 4.535 mm
(173,2 in, 178,5 in)
Beschreibung
Hochpräzise Bearbeitung dank Doppelständer Bauweise
Für den Hochgeschwindigkeitszerspanung ist die Schwenkachse (C-Achse) mit einem Direktantriebsmotor (DDM) für die 5-Achsen-Bearbeitung ausgestattet.
Automatisierungssysteme für unterschiedlichste Werkstücke und Produktionsmengen
Vielfältige Fertigungsverfahren dank Doppelständerbauweise
Doppelständerbauweise, geeignet für die Oberflächenbearbeitung großer Werkstücke
Durch die Nutzung der Doppelständerbauweise und des langen X-Achsen-Hub über die Frässpindel hinaus kann das Planfräsen nur mit linearer X- und Y-Achsen-Positionierung durchgeführt werden, was zu einer stabilen Bearbeitungsgenauigkeit und einer höheren Produktivität führt.
