CNC-Bearbeitungszentrum / 5-Achs VORTEX PROFILER
horizontalSäulenHSK A-63

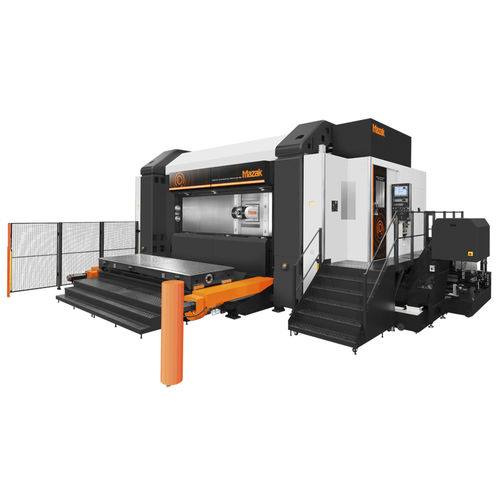

CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 2
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 3
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 4
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 5
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 6
CNC-Bearbeitungszentrum / 5-Achs - VORTEX PROFILER - Mazak - horizontal / Säulen / HSK A-63 - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
horizontal
Struktur
Säulen
Spindelnase
HSK A-63
Anzahl Werkzeuge
30 Werkzeuge
Anwendungsbereich
für die Raumfahrtindustrie
Weitere Eigenschaften
Hochgeschwindigkeit, mit Direktantrieb, Hochpräzision, hohe Festigkeit
X-Hub

4.200 mm
(165,35 in)

Y-Hub

1.500 mm
(59,06 in)

Z-Hub

500 mm
(19,69 in)

Rotationsgeschwindigkeit

26.000 rpm
(163.363 rad.min-1)

Leistung

45 kW, 55 kW
(61,18 hp, 74,78 hp)

Maximalhöhe des Werkstücks

500 mm
(20 in)

Vorrückgeschwindigkeit X-Achse

35.000 mm/min
(22,97 in/s)

Vorrückgeschwindigkeit Y-Achse

30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)

Vorrückgeschwindigkeit Z-Achse

30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)

Maximale Tischlast

3.000 kg
(6.614 lb)

Werkzeuggewicht (max.)

5 kg
(11 lb)

Gesamtgewicht

69.000 kg, 70.000 kg
(152.118,96 lb, 154.323,58 lb)

Gesamtlänge

9.373 mm
(369 in)

Gesamtbreite

10.314 mm
(406,1 in)

Gesamthöhe

4.598 mm
(181 in)

Beschreibung

Kastenbauweise von Bett, Ständer und Tisch und thermosymmetrische Spindel-/Ständerbauweise für höchste Verwindungssteifigkeit der Maschine. Leistungsstarke, hochtourige Spindel mit integriertem Spindelmotor für hohe Produktivität 90° Kipptischsystem für einfaches Aufstellen und Umrüsten Anwendungen Mit einem 4.000 mm × 1.250 mm großen Tisch und einer maximalen Tischbelastung von 3.000 kg ist diese Maschine ideal für die Bearbeitung von Flugzeugteilen, insbesondere für die Strukturbauteile von Flügelsystemen wie z. B. Flügelrippen.
