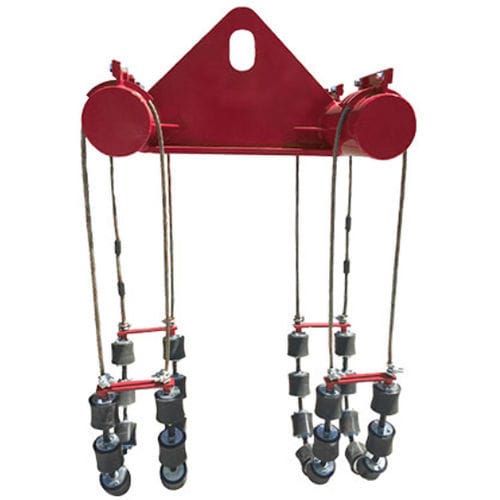

Rundschlinge 200 seriesDrahtseilmobilMetall
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- rund, Drahtseil, mobil
- Material
- Metall, Urethan
- Weitere Eigenschaften
- für Rohrleitungen
- Nutzlast
1.300 kg, 7.710 kg, 12.700 kg, 12.813 kg, 25.700 kg
(2.866 lb, 16.997,6 lb, 27.998,7 lb, 28.247,8 lb, 56.658,8 lb)
Beschreibung
Produktübersicht
Die Rohrschlingen und Rohrauflagen von Mathey Dearman bieten eine sichere Methode zum Bewegen und Positionieren von Rohren bei Trassen- und Pipeline-Projekten. Abgedeckte Rohrdurchmesser: 2–36" (50,8–914 mm). Alle Modelle sind mit 4" Urethanrädern ("round cut") und hermetisch abgedichteten Antireibungs-Lagern ausgestattet. Alle Spreizstangenkonstruktionen wurden von Dritten geprüft und entsprechen den Branchenstandards. Verwendetes Seil: 5/8" Drahtseil, alle Seilenden sind geswedged und zertifiziert.
Verfügbarkeit
NUR VORRÄTIG IN AMERIKA
Merkmale und Vorteile
Teilenummern und Spezifikationen
TEIL-NR. | BESCHREIBUNG | TRAGFÄHIGKEIT | VERSANDGEWICHT | ABMESSUNGEN L x B x H
2001-3 | Rohrschlinge für 2–8" Rohr – 3 Rollen | 2.900 lb / 1.300 kg | 50 lb / 22,70 kg | 16 x 16 x 16" / 406,4 x 406,4 x 406 mm
2001-4 | Rohrschlinge für 2–12" Rohr – 4 Rollen | 2.900 lb / 1.300 kg | 60 lb / 27,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-5 | Rohrschlinge für 2–18" Rohr – 5 Rollen | 2.900 lb / 1.300 kg | 70 lb / 31,80 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-7 | Rohrschlinge für 2–24" Rohr – 7 Rollen | 2.900 lb / 1.300 kg | 85 lb / 38,60 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2002 | Rohrauflage für 6–12" Rohr. 2 Stränge | 17.000 lb / 7.710 kg | 200 lb / 90,70 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2003 | Rohrauflage für 12–24" Rohr. 2 Stränge | 17.000 lb / 7.710 kg | 380 lb / 172,40 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2004 | Rohrauflage für 12–24" Rohr. 4 Stränge | 28.000 lb / 12.700 kg | 880 lb / 399,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2005 | Rohrauflage für 24–36" Rohr. 2 Stränge | 28.250 lb / 12.813 kg | 1.650 lb / 750,00 kg | 50 x 35 x 20" / 1.270 x 889 x 508 mm
2006 | Rohrauflage für 24–36" Rohr. 4 Stränge | 56.700 lb / 25.700 kg | 3.700 lb / 1.678,00 kg | 102 x 75 x 40" / 2.717 x 1.905 x 1.016 mm
Technische Daten
Die Rohrschlingen und Rohrauflagen von Mathey Dearman bieten eine sichere Methode zum Bewegen und Positionieren von Rohren bei Trassen- und Pipeline-Projekten. Abgedeckte Rohrdurchmesser: 2–36" (50,8–914 mm). Alle Modelle sind mit 4" Urethanrädern ("round cut") und hermetisch abgedichteten Antireibungs-Lagern ausgestattet. Alle Spreizstangenkonstruktionen wurden von Dritten geprüft und entsprechen den Branchenstandards. Verwendetes Seil: 5/8" Drahtseil, alle Seilenden sind geswedged und zertifiziert.
Verfügbarkeit
NUR VORRÄTIG IN AMERIKA
Merkmale und Vorteile
- Urethan-Beschichtung 95A, ausgelegt für wiederholten Einsatz
- Abgedichtete Antireibungs-Lager für gleichmäßige Rotation
- Rad: 4" Laufflächenbreite x 4,5" Durchmesser
- 5/8" geswedgtes und zertifiziertes Drahtseil
- Bearbeitete Nabe für konstante Radleistung
- Austauschrolle 4": Ersatzteil-Nr. 90024, mit metallischer Schutzflansch und Radiusausschnitt für Rohrprofile
Teilenummern und Spezifikationen
TEIL-NR. | BESCHREIBUNG | TRAGFÄHIGKEIT | VERSANDGEWICHT | ABMESSUNGEN L x B x H
2001-3 | Rohrschlinge für 2–8" Rohr – 3 Rollen | 2.900 lb / 1.300 kg | 50 lb / 22,70 kg | 16 x 16 x 16" / 406,4 x 406,4 x 406 mm
2001-4 | Rohrschlinge für 2–12" Rohr – 4 Rollen | 2.900 lb / 1.300 kg | 60 lb / 27,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-5 | Rohrschlinge für 2–18" Rohr – 5 Rollen | 2.900 lb / 1.300 kg | 70 lb / 31,80 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-7 | Rohrschlinge für 2–24" Rohr – 7 Rollen | 2.900 lb / 1.300 kg | 85 lb / 38,60 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2002 | Rohrauflage für 6–12" Rohr. 2 Stränge | 17.000 lb / 7.710 kg | 200 lb / 90,70 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2003 | Rohrauflage für 12–24" Rohr. 2 Stränge | 17.000 lb / 7.710 kg | 380 lb / 172,40 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2004 | Rohrauflage für 12–24" Rohr. 4 Stränge | 28.000 lb / 12.700 kg | 880 lb / 399,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2005 | Rohrauflage für 24–36" Rohr. 2 Stränge | 28.250 lb / 12.813 kg | 1.650 lb / 750,00 kg | 50 x 35 x 20" / 1.270 x 889 x 508 mm
2006 | Rohrauflage für 24–36" Rohr. 4 Stränge | 56.700 lb / 25.700 kg | 3.700 lb / 1.678,00 kg | 102 x 75 x 40" / 2.717 x 1.905 x 1.016 mm
Technische Daten
- Größenbereich: 2–36" (50,8–914 mm)
- Räder: 4" Urethan 95A, round-cut, mit abgedichteten Antireibungs-Lagern
- Radabmessungen: 4" Laufflächenbreite x 4,5" Durchmesser; Ersatzrolle PN 90024
- Optionale Rolle: 4" x 6" mit radialer Aussparung für Rohrprofile
- Seil: 5/8" geswedged und zertifiziert
- Spreizstangen: von Dritten getestet und branchengerecht
