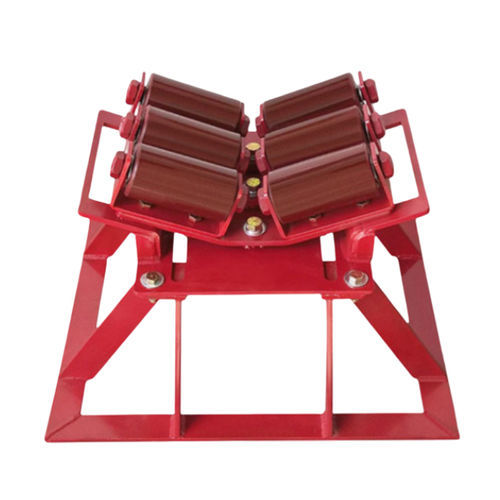

FSM Maschine 21 series

Produktübersicht
Die Pipe Launchers von Mathey Dearman lassen sich mithilfe vollständig kompatibler Teile in wenigen Minuten vom Trägerrollen-Rack in einen Pipeline-Lancierer umkonfigurieren. Das Spannsystem befestigt die Rolle an einem I‑Träger von beiden Flanschseiten, wodurch die Montage und Fertigung von Rohren in Rohrgestellen und engen Bereichen möglich ist. Der Rollenmechanismus kann zudem an Gestelle montiert werden, die für Pipeline‑Arbeiten und Richtbohrungen ausgelegt sind.

Verfügbarkeit
NUR LAGERBESTAND IN DEN AMERIKAS

Funktionen und Vorteile

• Austauschbare Urethan‑Rollenräder — in Sekunden abnehmbar für schnellen Service.
• Ergonomische Tragegriffe für sicheren Transport und Positionierung.
• Modulare Umrüstung zwischen Pipe Launcher und Trägerrollen.
• Effizientes Nesting und Stapeln für kostengünstigen Versand und Lagerung.
• Modulares Design erleichtert Teileaustausch und Upgrades.
• Zusätzliche Rollen möglich, um Standardkapazität auf Schwerlastkapazität zu erhöhen.
• Rohrkapazität von 2" bis 60" (50,8–1524 mm).
• Tragfähigkeit bis zu 20.000 lb (9.070 kg) je nach Modell.

Spezifikationen (Tabelle)
TEILNR. | BESCHREIBUNG | ROHRKAPAZITÄT | LADUNGSKAPAZITÄT | VERSANDGEWICHT | ABMESSUNGEN L x B x H1 – H2
2115 | Pipe Launcher (zwei Rollen) | 2 – 24" / 50,8 – 609,6 mm | 2.500 lbs / 1.100 kg | 89 lbs / 40,4 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2115HD | Pipe Launcher HD (sechs Rollen) | 2 – 24" / 50,8 – 609,6 mm | 7.500 lbs / 3.400 kg | 126 lbs / 57,2 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2126 | Pipe Launcher (zwei Rollen) | 4 – 48" / 101,6 – 1.219,2 mm | 10.000 lbs / 4.540 kg | 162 lbs / 73,5 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2126HD | Pipe Launcher HD (sechs Rollen) | 4 – 48" / 101,6 – 1.219,2 mm | 20.000 lbs / 9.070 kg | 213 lbs / 96,6 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136 | Pipe Launcher (zwei Rollen) | 16 – 60" / 406,4 – 1.524 mm | 10.000 lbs / 4.540 kg | 178 lbs / 80,7 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136HD | Pipe Launcher HD (sechs Rollen) | 16 – 60" / 406,4 – 1.524 mm | 20.000 lbs / 9.070 kg | 229 lbs / 103,9 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm

Eigenschaften / Technische Daten

• 2115 — Beschreibung: Pipe Launcher (zwei Rollen); Rohrkapazität: 2 – 24" / 50,8 – 609,6 mm; Tragfähigkeit: 2.500 lbs / 1.100 kg; Versandgewicht: 89 lbs / 40,4 kg; Abmessungen: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2115HD — Beschreibung: Pipe Launcher HD (sechs Rollen); Rohrkapazität: 2 – 24" / 50,8 – 609,6 mm; Tragfähigkeit: 7.500 lbs / 3.400 kg; Versandgewicht: 126 lbs / 57,2 kg; Abmessungen: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2126 — Beschreibung: Pipe Launcher (zwei Rollen); Rohrkapazität: 4 – 48" / 101,6 – 1.219,2 mm; Tragfähigkeit: 10.000 lbs / 4.540 kg; Versandgewicht: 162 lbs / 73,5 kg; Abmessungen: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2126HD — Beschreibung: Pipe Launcher HD (sechs Rollen); Rohrkapazität: 4 – 48" / 101,6 – 1.219,2 mm; Tragfähigkeit: 20.000 lbs / 9.070 kg; Versandgewicht: 213 lbs / 96,6 kg; Abmessungen: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136 — Beschreibung: Pipe Launcher (zwei Rollen); Rohrkapazität: 16 – 60" / 406,4 – 1.524 mm; Tragfähigkeit: 10.000 lbs / 4.540 kg; Versandgewicht: 178 lbs / 80,7 kg; Abmessungen: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136HD — Beschreibung: Pipe Launcher HD (sechs Rollen); Rohrkapazität: 16 – 60" / 406,4 – 1.524 mm; Tragfähigkeit: 20.000 lbs / 9.070 kg; Versandgewicht: 229 lbs / 103,9 kg; Abmessungen: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
