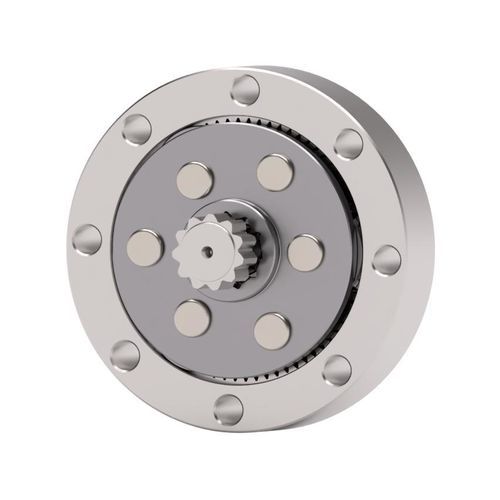

Planetengetriebe LGU57-M8

koaxialRitzel-Wellen10 - 20 Nm

Zykloiden-Reduzierer — TOSCHTEC REDUCER (type-c)
Kompakter Zykloiden-Reduzierer, entwickelt für hohe Untersetzungsverhältnisse bei einer Bauhöhe ähnlich konventioneller Zahnrad-Reduzierer. Das zykloide Prinzip ermöglicht höhere Untersetzungen ohne mehrere planetrayische Stufen zu schichten und reduziert so den Platzbedarf bei gleicher Dicke.

Anwendungen

• Kleine Robotermodule
• Serviceroboter
• Leichtfahrzeuge und mobile Plattformen

Technische Daten

• Untersetzungsverhältnis: 30:1 (konfigurierbar)
• Abmessungen: Max. Außendurchmesser Ø79 mm × Breite 37,8 mm (Reduziererteile Ø63 mm × Breite 37,8 mm)
• Zulässige Eingangsdrehzahl: 3.000 rpm
• Zulässiges Ausgangsdrehmoment: 12 Nm
• Gewicht: ca. 540 g
• Wirkungsgrad: ~75 % (bei 3.000 rpm Eingang und 12 Nm Ausgang)

Hochleistungs-Planetengetriebemodul für hohe Drehzahlen
Standard-Planetenmodule sind üblicherweise auf 1.000 rpm Ausgang begrenzt. Durch strukturelle Verbesserungen an den Zahnrädern wurde ein Hochleistungs-Planetenmodul entwickelt, das höhere Ausgangsdrehzahlen zulässt und die Einsatzmöglichkeiten erweitert.

Anwendbares Modell
LGU75-M12 Series

Technische Daten

• Untersetzungsverhältnisse: 4:1, 5:1
• Abmessungen: Außendurchmesser Ø75 mm; Breite 24,8 mm
• Zulässige Ausgangsdrehzahl: 2.500 rpm (4:1), 2.000 rpm (5:1)
• Zulässiges Ausgangsdrehmoment: 25 Nm (4:1), 22 Nm (5:1) (Werte bei zulässiger Ausgangsdrehzahl)
• Gewicht: ca. 500 g
• Spiel: 1,5°
• Wirkungsgrad: 90–95 %

Technische Merkmale

• TOSCHTEC REDUCER (type-c): Untersetzungsverhältnis 30:1 (konfigurierbar)
• TOSCHTEC REDUCER (type-c): Max. Außendurchmesser Ø79 mm × Breite 37,8 mm (Reduziererteile Ø63 mm × Breite 37,8 mm)
• TOSCHTEC REDUCER (type-c): Zulässige Eingangsdrehzahl 3.000 rpm
• TOSCHTEC REDUCER (type-c): Zulässiges Ausgangsdrehmoment 12 Nm
• TOSCHTEC REDUCER (type-c): Gewicht ca. 540 g
• TOSCHTEC REDUCER (type-c): Wirkungsgrad ~75 % (bei 3.000 rpm Eingang und 12 Nm Ausgang)
• Hochleistungs-Planetengetriebemodul (LGU75-M12 Series): Untersetzungsverhältnisse 4:1 und 5:1
• Hochleistungs-Planetengetriebemodul: Außendurchmesser Ø75 mm; Breite 24,8 mm
• Hochleistungs-Planetengetriebemodul: Zulässige Ausgangsdrehzahl 2.500 rpm (4:1), 2.000 rpm (5:1)
• Hochleistungs-Planetengetriebemodul: Zulässiges Ausgangsdrehmoment 25 Nm (4:1), 22 Nm (5:1)
• Hochleistungs-Planetengetriebemodul: Gewicht ca. 500 g
• Hochleistungs-Planetengetriebemodul: Spiel 1,5°
• Hochleistungs-Planetengetriebemodul: Wirkungsgrad 90–95 %
