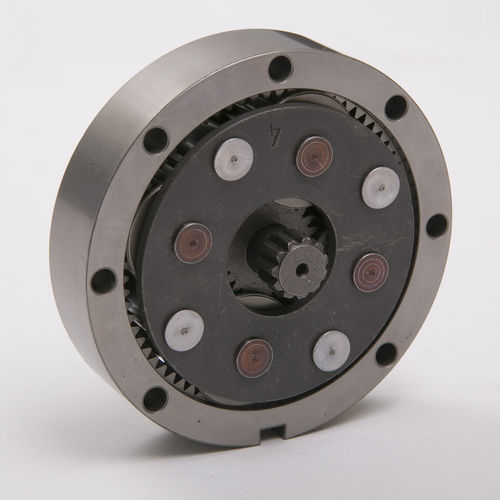

Planetengetriebe LGU75-M12koaxialRitzel-WellenKeil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial
- Wellentyp
- Keil, Ritzel-Wellen
- Drehmoment
- 20 - 50 Nm
- Aufbau
- kompakt, modular
- Anzahl Stufen
- einstufig, mehrstufig
- Leistung
- Hochleistung, geräuscharm, mit hoher Drehzahl
- Anwendungen
- Maschine, für Werkzeugmaschinen, für Elektromotor, für Industrieanwendung, für Aktuatoren, für Maschinen, für Materialtransportanlagen, für DC-Motor, für Fahrzeuge, für Automobilanwendungen
- Weitere Eigenschaften
- maßgefertigt, hochqualitativ
- Rotationsgeschwindigkeit
Max: 2.500 rpm
(15.707,9633 rad.min-1)Min: 2.000 rpm
(12.566,3706 rad.min-1)- Leistung
Max: 5,23 kW
(7,11 hp)Min: 4,61 kW
(6,27 hp)- Untersetzungsverhältnis
Max: 5 unit
Min: 4 unit
- Gewicht
500 g
(17,64 oz)
Beschreibung
Beschreibung
Der TOSCHTEC REDUCER (type-c) ist ein zykloiden Reduzierer, der hohe Übersetzungsverhältnisse bei kompakter axialer Bauhöhe ermöglicht. Durch den Einsatz eines zykloiden Mechanismus erreicht er einen kleineren Außendurchmesser und ein hohes Übersetzungsverhältnis bei gleicher Bauhöhe wie herkömmliche Zahnradgetriebe.
Anwendung
Technische Daten
Übersetzungsverhältnis: 30:1 (konfigurierbar)
Abmessungen: Max. Außendurchmesser φ79 mm × Breite 37.8 mm (Getriebeteile φ63 mm × Breite 37.8 mm)
Zulässige Eingangsdrehzahl: 3.000 rpm
Zulässiges Ausgangsdrehmoment: 12 Nm
Gewicht: ca. 540 g
Wirkungsgrad: 75 % (bei 3.000 rpm Eingang und 12 Nm Ausgang)
Technische Spezifikationen
Der TOSCHTEC REDUCER (type-c) ist ein zykloiden Reduzierer, der hohe Übersetzungsverhältnisse bei kompakter axialer Bauhöhe ermöglicht. Durch den Einsatz eines zykloiden Mechanismus erreicht er einen kleineren Außendurchmesser und ein hohes Übersetzungsverhältnis bei gleicher Bauhöhe wie herkömmliche Zahnradgetriebe.
Anwendung
- Kleines Robotermodul
- Serviceroboter
- Kleinfahrzeug
Technische Daten
Übersetzungsverhältnis: 30:1 (konfigurierbar)
Abmessungen: Max. Außendurchmesser φ79 mm × Breite 37.8 mm (Getriebeteile φ63 mm × Breite 37.8 mm)
Zulässige Eingangsdrehzahl: 3.000 rpm
Zulässiges Ausgangsdrehmoment: 12 Nm
Gewicht: ca. 540 g
Wirkungsgrad: 75 % (bei 3.000 rpm Eingang und 12 Nm Ausgang)
Technische Spezifikationen
- Übersetzungsverhältnis: 30:1 (änderbar)
- Max. Außendurchmesser: φ79 mm × Breite 37.8 mm (Getriebeteile φ63 mm × Breite 37.8 mm)
- Zulässige Eingangsdrehzahl: 3.000 rpm
- Zulässiges Ausgangsdrehmoment: 12 Nm
- Gewicht: ca. 540 g
- Wirkungsgrad: 75 % (bei 3.000 rpm Eingang und 12 Nm Ausgang)
VIDEO
Kataloge
LGU75-M12
2 Seiten
