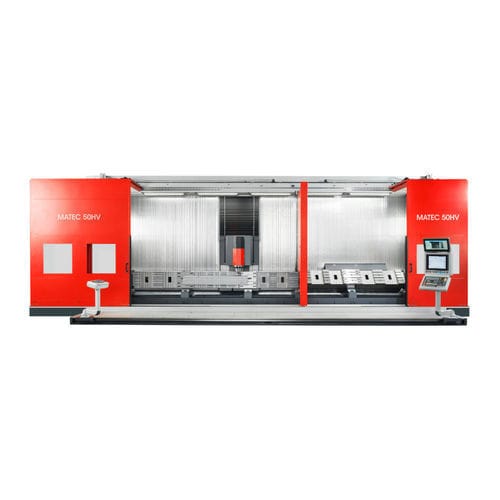

CNC-Bearbeitungszentrum / 3-Achs HV series
vertikalHSK-100SK50

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von matec Maschinenbau

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
SK50, HSK-100
Anzahl Werkzeuge
40 Werkzeuge, 60 Werkzeuge
Weitere Eigenschaften
Hochleistung, Hochleistung
X-Hub

Min: 1.500 mm
(59 in)

Max: 12.500 mm
(492 in)

Y-Hub

825 mm, 1.025 mm, 1.125 mm, 1.225 mm, 1.630 mm
(32 in, 40 in, 44 in, 48 in, 64 in)

Z-Hub

800 mm, 1.100 mm, 1.300 mm, 1.350 mm, 1.850 mm
(31 in, 43 in, 51 in, 53 in, 73 in)

Rotationsgeschwindigkeit

Min: 8.000 rpm
(50.265 rad.min-1)

Max: 15.000 rpm
(94.248 rad.min-1)

Leistung

Min: 37 kW
(50,31 hp)

Max: 96 kW
(130,52 hp)

Vorrückgeschwindigkeit X-Achse

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Vorrückgeschwindigkeit Y-Achse

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Vorrückgeschwindigkeit Z-Achse

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Maximale Tischlast

1.000 kg, 1.500 kg, 2.500 kg
(2.205 lb, 3.307 lb, 5.512 lb)

Werkzeuggewicht (max.)

20 kg
(44,1 lb)

Positioniergenauigkeit

0,01 mm
(0 in)

Wiederholbarkeit

0,003 mm
(0 in)

Beschreibung

1-Achs-CNC-Schwenkkopf, stufenlos CNC-Steuerung Heidenhain TNC 640 Drehmoment: max. 306 Nm Werkzeugaufnahme HSK100 Achsantriebe mit Kugelgewindetrieb Rollen-Linearführungen in allen Achsen Direkte Wegmesssysteme Standardmaschinentisch mit T-Nuten Arbeitsraumvollverkleidung mit Dach Späneförderer Kühlmitteleinrichtung Optionen zur Basismaschine Schwenkkopf Dynamischer CNC-Schwenkkopf mit Direktantrieb Motorspindel Höhere Leistung der Motorspindel ― Drehmoment: bis max. 690 Nm Antriebssystem X-Achse mit Linearantrieb X-Achse mit Zahnstangenantrieb

Kataloge

Mehr Informationen auf der Website von matec Maschinenbau

Weitere Produkte von matec Maschinenbau

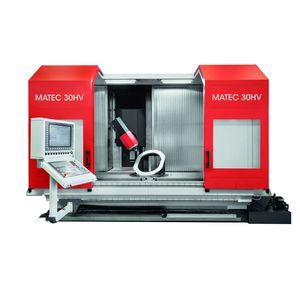

MODULAR HV BAUREIHE
