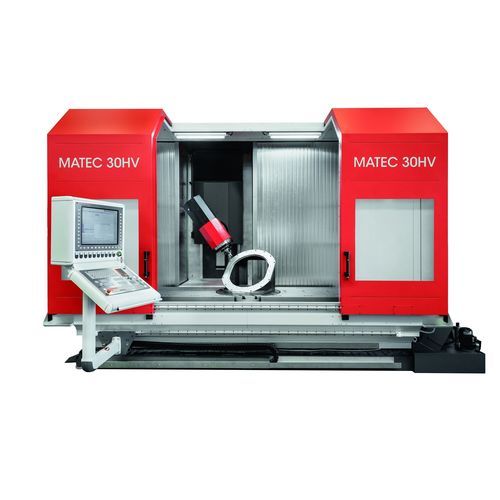

CNC-Bearbeitungszentrum / 3-Achs HV series
universellHSK-63SK40

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von matec Maschinenbau

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
universell
Spindelnase
SK40, HSK-63
Anzahl Werkzeuge
60 Werkzeuge, 48 Werkzeuge, 80 Werkzeuge
Weitere Eigenschaften
Hochleistung, Hochleistung
X-Hub

Max: 12.500 mm
(492 in)

Min: 1.300 mm
(51 in)

Y-Hub

Max: 1.630 mm
(64 in)

Min: 600 mm
(24 in)

Z-Hub

800 mm, 1.100 mm, 1.300 mm, 1.350 mm, 1.850 mm
(31 in, 43 in, 51 in, 53 in, 73 in)

Rotationsgeschwindigkeit

Max: 42.000 rpm
(263.894 rad.min-1)

Min: 9.000 rpm
(56.549 rad.min-1)

Leistung

Max: 159 kW
(216,18 hp)

Min: 19 kW
(25,83 hp)

Vorrückgeschwindigkeit X-Achse

48.000 mm/min
(31 in/s)

Vorrückgeschwindigkeit Y-Achse

48.000 mm/min
(31 in/s)

Vorrückgeschwindigkeit Z-Achse

48.000 mm/min
(31 in/s)

Maximale Tischlast

500 kg, 1.000 kg, 1.500 kg, 2.500 kg
(1.102 lb, 2.205 lb, 3.307 lb, 5.512 lb)

Werkzeuggewicht (max.)

10 kg
(22 lb)

Positioniergenauigkeit

0,01 mm
(0 in)

Wiederholbarkeit

0,003 mm
(0 in)

Beschreibung

1-Achs-CNC-Schwenkkopf, stufenlos CNC-Steuerung Heidenhain TNC 640 Drehmoment: max. 120 Nm 30HV Werkzeugwechsel mit Doppelgreifer, 48 Werkzeugplätze 60HV Werkzeugwechsel mit Shuttle, 60 Werkzeugplätze Achsantriebe mit Kugelgewindetrieb Rollen-Linearführungen in allen Achsen Direkte Wegmesssysteme Standardmaschinentisch mit T-Nuten Arbeitsraumvollverkleidung mit Dach Späneförderer Kühlmitteleinrichtung Optionen zur Basismaschine Schwenkkopf Dynamischer CNC-Schwenkkopf mit Direktantrieb Motorspindel Höhere Leistung der Motorspindel ― Drehmoment: bis max. 230 Nm Antriebssystem X-Achse mit Linearantrieb X-Achse mit Zahnstangenantrieb
