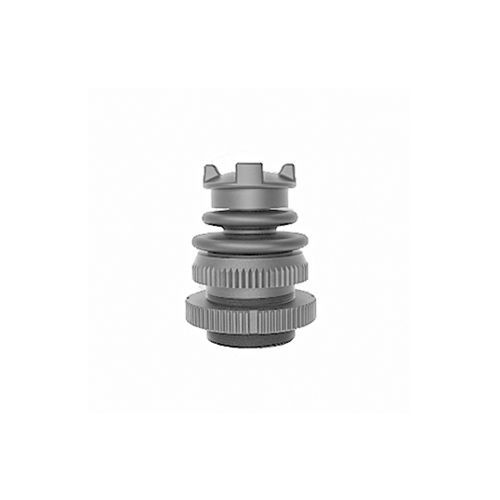

Fingerspitzenbedienungs-Joystick MKF-JS09-S

Hall-Effektanalogmehrere Richtungen

Funktion: Der Hall-Steuerhebel MKF-JS09-S ist ein Mini-Steuerhebel mit zweiachsigem Ausgang. Geben Sie bei Verwendung einer 5V+-Stromversorgung ein analoges Signal proportional zum Drehwinkel aus. 1 Mechanische Spezifikationen 1.1 Linke Bildgröße: Millimeter 1.2 Hauptbestandteilmaterial: Aluminiumlegierung 1.3 Gewicht: Weniger als 25 Gramm 1.4 Betätigungskraft: 0 bis 2,5 Newton; Maximal zulässige Betätigungskraft: 5 Newton 1.5 Steuerbereich (X-, Y-Achse): Von der Mittelposition in jede Richtung: 18° ± 1°. 2 Elektrische Spezifikationen 2.1 Eingangsspannung: 5 VDC; Strom: ≤ 50mA; 2.2 Signalausgabe (X-, Y-Achse): Spannung: 0-5 VDC ± 10 %; Nullpositionsspannung: 2,5 VDC ± 0,25 VDC; Maximale Ausgangsspannung: 4,5 VDC ~ 5,0 VDC; Minimale Ausgangsspannung: 0 VDC ~ 0,5 VDC; Ausgangssignalimpedanz 1K Ω. 2.3 Kabel 28 AWG 3. Umgebungsparameter 4.1 Arbeitstemperatur: -25 ℃ bis +60 ℃ 4.2 Lagertemperatur: -30 ℃ bis +65 ℃ 4.3 Wasser- und Staubdichtigkeitsgrad: IP67 (unterhalb der Installationsplatte).
