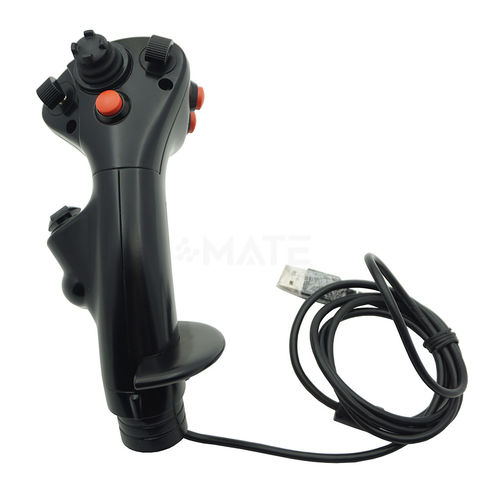

Hall-Effekt-Joystick MKF-FS04

analog2-AchsMikroschalter

This force-sensitive control lever is made of high-quality aviation aluminum alloy material and is equipped with 7 switches and 1 highly reliable dynamic two-dimensional force-sensitive control device. It has CAN output and can be operated by the thumb to quickly search, collect, and lock targets in complex environments. Specific functions can also be achieved through relevant switch buttons according to one’s needs. 1. Strukturbeschreibung: 1.1 S1 und S3: Selbstrückstellender Kippschalter mit drei Geschwindigkeiten und schwarzer Bedienkappe; 1.2 S2: Kraftempfindlicher F-55N-Sensor, schwarze Betätigungskappe, Betätigungskraft: 0-13 N; 1.3 S4, S5, S6, S9: Selbstrückstellender Druckschalter, normalerweise offen, schwarze Bedienkappe; 1.4 S7: Roter selbstrückstellender Gurtschlossschalter; 1,5 S8: Selbstrückstellender Kippschalter mit drei Geschwindigkeiten, schwarze Bedienkappe; 1.6 Außenmaße sind in der Abbildung rechts dargestellt; Einheit: Millimeter; 1.7 Hauptkomponentenmaterialien: Aluminiumlegierung, Oberflächenspritzbeschichtung, schwarz matt; 1,8 Masse: 0,5 kg; 1,9 Mechanische Lebensdauer: 1 Million Mal; 2. Elektrische Spezifikationen: 2.1. Elektrische Parameter: Eingangsspannung: +5 VDC (Anti-Reverse-Verbindung, Anti-Überspannung); Ausgang: CAN (Protokoll separat beigefügt); 2.2 Verdrahtungsdefinition: Wie in der Abbildung rechts gezeigt; 3. Umgebungsparameter: 3.1 Arbeitstemperatur: -40 ℃ bis +70 ℃; 3.2 Lagertemperatur: -45 ℃ bis +75 ℃;
