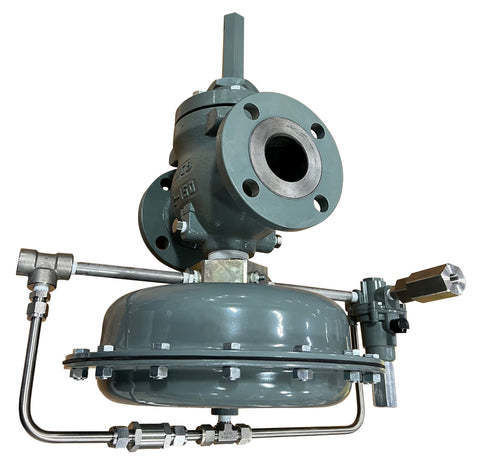

Luftdruckregler P1098

für GasMembranStahl

Produktbeschreibung
Der BelGAS P1098 Druckminderer ist ein pilotgesteuerter Regler, ausgelegt für die Steuerung großer Gasvolumen mit Ausgangsdrucken von Zoll Wassersäule bis zu 75 PSIG, abhängig von der Pilotenauswahl. Er verfügt über ein zweisträngiges Pilotsystem und eine große Aktuatormembran für schnelle, präzise Reaktion. Der Pilot wirkt als Verstärker zur Hauptventilsteuerung; eine scharfkantige Düse und ein weicher Sitz gewährleisten blasenfreie Absperrung.

Hauptmerkmale

• Mehrere Pilotoptionen für niedrige bis hohe Ausgangsdrucke
• Maximaler Einlassdruck des Hauptventils variiert je nach Pilot (bis zu 600 PSIG)
• Ladedruck entweicht stromabwärts (keine atmosphärische Entlastung)
• Pilot verstärkt das Hauptventil für präzise Regelung
• Anschlussoptionen: NPT oder Flansch (150 RF, 300 RF)
• Reparatursätze und Ersatzteile verfügbar

Anwendungen

• Stadt-/Bezirks-Regelstationen
• Gewerbliche und industrielle Kesselsysteme
• Öfen, Brenner und Prozessheizung
• Gasanlagen und Luftverteilung in der Anlage

Technische Daten

• Modell: P1098
• Pilotgesteuert: Ja
• Verfügbare Pilot-/Federbereiche: P600, PL81, PL84, PL61LD, PL61LE, PL61H, PL61HP (Federbereiche von 4" WC bis 300 PSIG je nach Pilot)
• Max. Einlassdruck je Pilot: P600: 150 PSIG; PL81: 250 PSIG; PL84: 150 PSIG; PL61LD / PL61LE: 160 PSIG; PL61H: 400 PSIG; PL61HP: 600 PSIG
• Anschlüsse: NPT oder Flansch (150 RF, 300 RF)
• Reparatursätze: Verfügbar

Materialien & Temperatur

• Gehäuse: WCB-Stahl; Deckel: Stahl; Trim: 316 Edelstahl
• Membranen: Nitril oder FKM (Fluorkautschuk)
• Temperaturbereiche: Nitril: -20 bis 180°F; Fluorkautschuk: 0 bis 300°F

Bestellinformationen
Geben Sie bei der Bestellung Modell P1098, die gewünschte Pilotoption, den Anschlusstyp und die Flanschausführung an. Kontaktieren Sie BelGAS für Reparatursätze und Ersatzteile.
