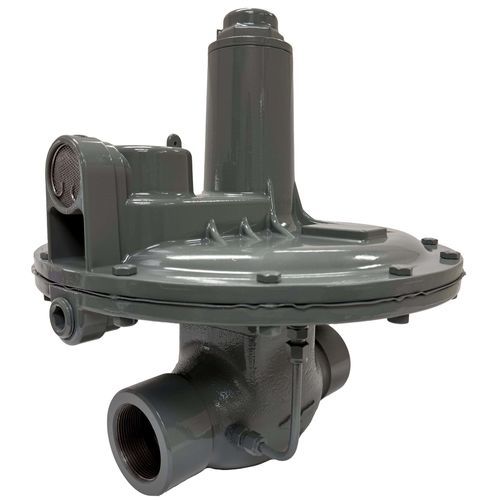

Druckregler für Propan P134

für ErdgasGasMembran

Produktübersicht
Der Druckminderer P134 ist ein manueller, direktwirkender, federbelasteter und einstellbarer Regler für gewerbliche und industrielle Gasanlagen. Er verfügt über eine interne Druckregistrierung durch ein integriertes Pitotrohr, das den Ausgangsanschluss mit dem Membrangehäuse verbindet und somit eine externe Messleitung überflüssig macht. Eine ausbalancierte Membran reduziert den Einfluss von Druckschwankungen in der Zuleitung, und das Design begrenzt abrupte Druckänderungen stromabwärts, die Sicherheitsabschaltungen auslösen können.

Merkmale

• Interne Registrierung (integrierte Pitot-innenmessleitung)
• Manuell, direktwirkend, federbelastet und einstellbar
• Ausbalancierte Membran zur Kompensation von Zuleitungsdruckänderungen
• Geeignet für Überwachungs- und Steuerungsanwendungen
• Breite Auswahl an Hauptfederbereichen
• Reparatursätze verfügbar
• Anschlussgröße 2" NPT; Anschlüsse: NPT oder geschweist/mit Flansch
• Temperaturbereich: -40°F bis 200°F

Anwendungen

• Industrielle und gewerbliche Gasregelung
• Regelung von Erdgas und Propangas
• Gasmotoren und Kompressoren
• Kessel und Brenner

Technische Daten
Modell: P134
Serie: P134
Anschlussgröße: 2" NPT
Optionen - Anschlussausrichtung: Up (Standard)
Optionen - Haubenorientierung: 12 O'Clock; 3 O'Clock; 6 O'Clock (Standard); 9 O'Clock
Trim-Material: Nitril; Fluorkohlenstoff
Gehäusematerial: Eisen; Stahl
Reparatursätze: Ja
Federbereiche: Mehrere Hauptfederbereiche: 2-4" WC (0.005-0.010 BAR); 3.5-6" WC (0.009-0.015 BAR); 5-9" WC (0.012-0.022 BAR); 6-14" WC (0.015-0.035 BAR); 8.5-18" WC (0.021-0.045 BAR); 14-28" WC (0.035-0.070 BAR); 0.75-2 PSIG (0.052-0.138 BAR) (H- & L-Versionen wie angegeben); 1.5-3 PSIG (0.103-0.207 BAR) (H-Version); 2-5 PSIG (0.138-0.345 BAR); 5-10 PSIG (0.345-0.689 BAR)
Mit Pilotbetrieb: Nein
Orifice-Material: Aluminium
Anschlussarten: NPT; Flansch (125 FF; 150 RF)
Membranmaterial: Nitril oder Fluorkohlenstoff
Temperaturbereich: -40°F bis 200°F
Max. Eintrittsdruck: 125 PSIG (variiert je nach Ausführung)
Max. Austrittsdruck: bis zu 15 PSIG (variiert je nach Ausführung)
Materialien - Einstellschraube: Aluminium oder Messing; Gehäuse: Eisen oder Stahl; Haube: Aluminium; Käfig: Aluminium; Membran: Nitril oder Fluorkohlenstoff
