Ölfilterpatrone

Tiefenfür Industrieanwendungenfür die Automobilindustrie

Übersicht
Ölfilter entfernen feste Partikel aus dem Schmieröl, die sich infolge von Verschmutzung und Verschleiß im Schmierkreislauf ansammeln. Mit hervorragender Partikelfiltration und hoher Schmutzaufnahmekapazität bieten MANN+HUMMEL Motorölfilter optimalen Schutz und ermöglichen lange Wartungsintervalle selbst unter harten Betriebsbedingungen. Sie tragen zu einem dauerhaften und wirtschaftlichen Betrieb von Motoren in Nutzfahrzeugen und industriellen Anwendungen bei.

Produktpalette
Motorölfiltersysteme von MANN+HUMMEL sind als Spin-on-Ölfilter sowie als Filtermodule verfügbar. Je nach Anforderung können verschiedene MULTIGRADE Filtermedien mit unterschiedlichen Filterklassen, Größen und Wartungsintervallen eingesetzt werden, um den Motor vor Verschleiß zu schützen. Zusätzliche Funktionen wie Öl-kühlung, Messung von Öldruck und Öltemperatur sowie Rußabscheidung können optional in kundenspezifische Ölfiltermodule für Nutzfahrzeug- und Industrieanwendungen integriert werden.

WAVELOCK Bajonett-Schnittstelle
Die innovative WAVELOCK Bajonett-Schnittstelle für Flüssigkeitsfilteranwendungen ermöglicht eine einfache, schnelle und saubere Wartung. Das Bajonettkonzept mit drei Bajonettflügeln erlaubt das Auf- und Absetzen durch eine 90°-Drehung ohne Spezialwerkzeug, wodurch Servicezeit und Aufwand reduziert werden.

Technische Merkmale (Tabelle)
Technische Merkmale | Ölfilter
Volumenstrombereich | 10 bis 200 l / min
Abscheideleistung | 50 % bei 7 bis 20 µm
Wartungsintervall | 2 Jahre und bis zu 300.000 km
Betriebstemperatur | -40 bis 130 °C

Produktvorteile

• Maximale Systemeffizienz dank hoher Schmutzaufnahmekapazität bei minimalem Druckverlust
• Verfügbar mit einer Vielzahl umweltfreundlicher Hochleistungs-MULTIGRADE Filtermedien
• Schnelle, einfache und saubere Wartung

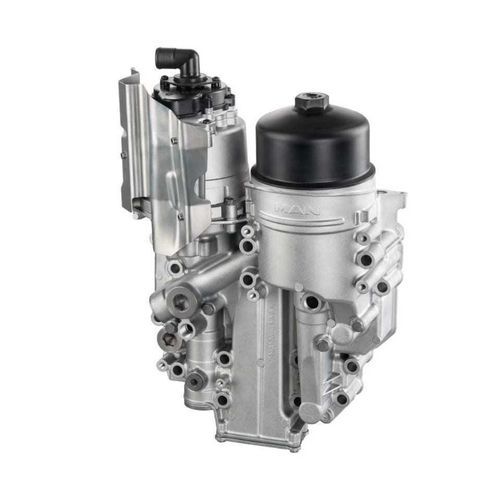

Ölfiltermodule

• Robuste Konstruktionen erfüllen höchste technische Anforderungen
• Integration verschiedener Funktionen zur Erfüllung individueller Kundenanforderungen (z. B. Druck- und Temperaturregelung)

Spin-on Ölfilter

• Standardisiertes Design
• Weltweit schnell verfügbar

Leistungsstarke Details — WAVELOCK Bajonettverschluss
Spin-on Ölfilter von MANN+HUMMEL sind seit Jahren bewährt und bieten optimalen Schutz. Der von MANN+HUMMEL entwickelte Bajonettverschluss setzt neue Maßstäbe für einfache Wartung und Senkung der Servicekosten. Die Bajonettverbindung ist für werkzeugfreie Filterwechsel ausgelegt, klar definierte Los- und Anzugsdrehmomente reduzieren Montagefehler, und das Design vermeidet Gewinde im Strömungsbereich, um die Bauteilsauberkeit zu verbessern.

Design
Das WAVELOCK-Design ist im Fluidströmungskonzept weitgehend mit dem konventionellen Spin-on-Filter vergleichbar (axialer Eintritt, Fluss von außen nach innen durch das Filterelement, gereinigtes Medium tritt in der Mitte aus). Radiale O-Ringe sorgen für die Abdichtung zur Umgebung und zwischen Schmutz- und Reinseite. Das modulare Design erlaubt die Integration zusätzlicher Funktionen wie einer Filter-Bypass-Ventil oder einer Anti-Drain-Membran.

Anbindung des WAVELOCK Spin-on-Filters an die Flanschverbindung
Die zentrale Innovation ist ein Bajonettkonzept mit drei Bajonettflügeln für eine schnelle, werkzeugfreie Wartung durch 90°-Drehung. Die Abdichtung zwischen Filterkopf und WAVELOCK-Filter erfolgt durch zwei radiale O-Ringe; druckbeaufschlagte Dichtung gewährleistet Zuverlässigkeit bei hohen Drücken und kompensiert relative Bewegungen.

Modulares Filtersystem
Das WAVELOCK-Design wird in ein modulares System integriert, um ein breites Anwendungsspektrum abzudecken (Öl, Hydrauliköl, Kraftstoff und Kraftstoff-Vorfilter). Unterschiedliche Größen, Filtrationsanforderungen und zusätzliche Funktionen können kombiniert werden. Varianten umfassen Köpfe mit Handpumpe oder Elektropumpe; WAVELOCK-Filter sind in mehreren Längen und mit Optionen wie Wasserabscheidung, elektrischer Heizung oder Wassersensor erhältlich.

Vorteile des WAVELOCK-Systems

• Werkzeugfreie und damit schnelle Filterwartung
• Kombiniert Einfachheit und Variabilität eines Spin-on-Filters mit modernen Filtersystemanforderungen
• Patentierte Bajonettverbindung als Schnittstelle zwischen Spin-on-Filter und Filterkopf ermöglicht Kopierschutz und verhindert die Nutzung minderwertiger Filter
• Erhöhte Betriebssicherheit durch radiale Dichtungen zur Umgebung und zwischen Schmutz- und Reinseite
• Verbesserte Bauteilsauberkeit durch Wegfall von Gewinden im Strömungsbereich
• Robustes Design mit bewährten Spin-on-Filterkomponenten
• Modulares Design deckt unterschiedliche Größen und Funktionen ab
• Verbesserte Gesamtbetriebskosten

Verfügbare Dokumente
WAVELOCK flyer (PDF, 2 MB); WAVELOCK service instruction (PDF, 477 KB).

Technische Merkmale / Spezifikationen

• Volumenstrombereich: 10 bis 200 l / min
• Abscheideleistung: 50 % bei 7 bis 20 µm
• Wartungsintervall: 2 Jahre und bis zu 300.000 km
• Betriebstemperatur: -40 bis 130 °C
• Verfügbare Typen: Spin-on-Ölfilter und Filtermodule
• Optional integrierbare Funktionen: Öl-Kühlung, Öldruckmessung, Öltemperaturmessung, Rußabscheidung
• Filtermedien: MULTIGRADE Hochleistungsmedien (verschiedene Klassen)
• WAVELOCK-Bajonett-Schnittstelle für werkzeugfreie Wartung und modulare Integration
