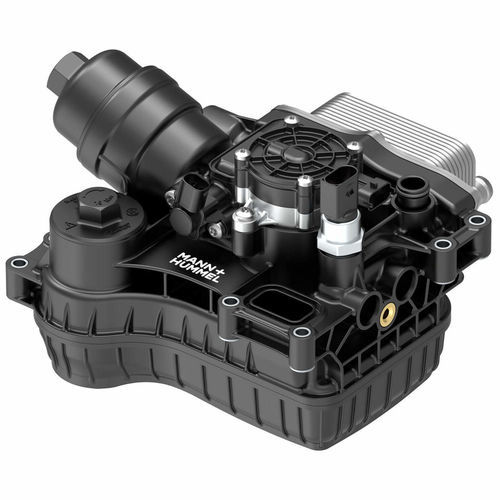

Druck-Filteraggregat

VakuumPlattenBypass

Übersicht
Verschmutzungspartikel im Öl führen zu Verschleiß und Schäden an Pkw-Getrieben. Saug- und Druckseitige Getriebeölfilter von MANN+HUMMEL sorgen durch hocheffiziente Filtermedien für hervorragende Ölreinheit und schützen Getriebe zuverlässig. Das saugseitige Design als Flachfilterelement bietet eine große Filterfläche für hohe Schmutzaufnahme und geringen Druckverlust. Druckseitige Getriebeölfilter bestehen aus einem Kunststoffgehäuse mit integrierter Bypass-Ventil und sind auch für begrenzte Einbauräume geeignet.

Technische Merkmale (Tabelle)
Technische Merkmale | Saugseitiger Getriebeölfilter | Druckseitiger Getriebeölfilter
Volumenstrombereich | Bis zu 70 l/min | Bis zu 70 l/min
Abscheideleistung | Beta 22 µm(c) ≥ 200 (nach ISO 16 889) | Beta 5 µm(c) ≥ 200 (nach ISO 16 889)
Wartungsintervall | Lebensdauereinsatz | Lebensdauereinsatz
Betriebstemperatur | 40 °C bis +150 °C | 40 °C bis +150 °C
Druckverlust | < 0,15 bar @ 24 mm²/s | < 0,5 bar @ 24 mm²/s

Produktvorteile

• Hocheffiziente Filtermedien gewährleisten beste Ölreinheit
• Optimale Nutzung des Einbauraums
• Trägergitter für gute Faltenstabilität und geringen Druckverlust
• Bewährte Falttechnik bietet große Filterfläche, hohe Schmutzaufnahme und geringen Druckverlust

Saugseitige Getriebeölfilter

• Spritzgegossener Faltenpack als Teil des Gehäuses für optimale Raumnutzung
• Gittergeschütztes Bypassventil gewährleistet sauberen Ölfluss unter extremen Bedingungen

Druckseitige Getriebeölfilter

• Einfache Montage
• Integriertes Bypassventil gewährleistet den Ölfluss selbst unter extremen Bedingungen

Weitere Informationen
Sauberes Öl für den Elektromotor: Um dauerhaft hohe Leistung zu gewährleisten, benötigen moderne Getriebe effiziente Ölfilter. Dies gilt auch für alternative Antriebe. MANN+HUMMEL bietet daher ein kompaktes Filtersystem für eAxles und Hybridgetriebe, das viele Funktionen integriert.

Technische Spezifikationen

• Anwendung: Getriebeölfiltration für Pkw (Saug- und Druckseitige Lösungen)
• Volumenstrombereich: bis zu 70 l/min
• Abscheideleistung: Saugleitung Beta 22 µm(c) ≥ 200 (nach ISO 16 889); Druckleitung Beta 5 µm(c) ≥ 200 (nach ISO 16 889)
• Wartungsintervall: Lebensdauereinsatz
• Betriebstemperaturbereich: 40 °C bis +150 °C
• Druckverlust: Saugseite < 0,15 bar @ 24 mm²/s; Druckseite < 0,5 bar @ 24 mm²/s
• Konstruktionshinweise: Saugseite — flacher/gespritzter Faltenpack für große Filterfläche und Platzersparnis; Druckseite — Kunststoffgehäuse mit integriertem Bypassventil (sichert Ölfluss unter extremen Bedingungen)
• Vorteile: hohe Schmutzaufnahme, geringer Druckverlust, gute Faltenstabilität, optimale Nutzung des Einbauraums
