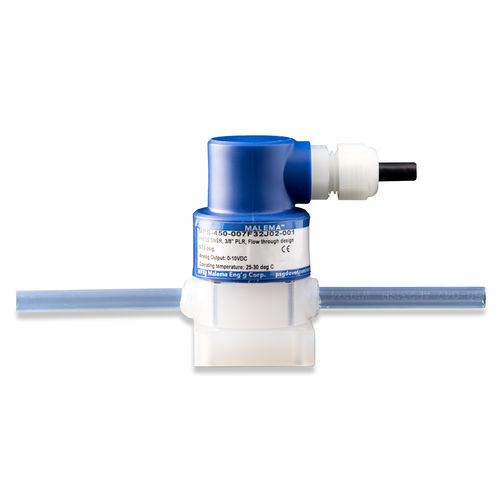

Drucksensor / 4-20 mA MPS-450

0-10 V24 VDCfür Gas

Produktübersicht
Die Malema MPS-450 Serie bietet präzise Drucküberwachung für hochreine Prozesssysteme, etwa in der Halbleiterfertigung. Nichtmetallische Medienberührungs-Teile (PFA, PTFE, FFKM) verhindern Kontamination. Verfügbar als Einzelanschluss oder Inline-Durchflussausführung mit Rohr-, Säulen- oder Flare-Anschlüssen.

Merkmale

• Benetzte Materialien: PFA, PTFE, FFKM für chemische Verträglichkeit in hochreinen Systemen
• Designoptionen: Einzelanschluss und Durchfluss-Ausführung
• Geeignet für Gase und nicht phasenändernde Flüssigkeiten
• Genauigkeit ±1% FS; Reproduzierbarkeit ±0,5% FS; Schutzart IP64

Anwendungen

• Chemical and Mechanical Planarization (CMP)
• Electroless-Beschichtung
• Nassätzprozesse
• Nassreinigung und chemische Verteilungssysteme
• Chemische Mischsysteme
• Überwachung von ultrapurem Wasser

Fluidanschlüsse
Rohr, Säule, Flare

Größen (Tabelle)
Größen | 1/4\" | 3/8\" | 1/2\" | 3/4\" | 1\"
Einzelanschluss | X | X | X | |
Durchfluss | X | X | X | X | X

Leistungsdaten (Tabelle)
Genauigkeit | ±1% FS
Reproduzierbarkeit | ±0,5% FS
Umgebungstemperatur | 0–50°C
Medientemperatur | 10–70°C
Messbare Medien | Gase oder nicht phasenverändernde Flüssigkeiten
Max. Betriebsdruck | Abhängig vom Messbereich; typischerweise +2 bar über dem Maximaldruck
Schutzart | IP64

Elektrische Daten (Tabelle)
Ausgangsoptionen | Analog — passiver 4–20 mA Stromkreis oder 0–10 V DC
Versorgung | 24 V DC ±10%
Leistungsaufnahme | Max 30 mA @ 24 V DC
Kabel | 1 m, 3 m oder kundenspezifische Länge, PVC-Mantel verfügbar

Technische Daten

• Brand: Malema
• Model: MPS-450
• Benetzte Materialien: PFA, PTFE, FFKM
• Designoptionen: Einzelanschluss oder Inline-Durchfluss
• Anschlussoptionen: Rohr, Säule, Flare
• Geeignete Medien: Gase oder nicht phasenverändernde Flüssigkeiten
• Umgebungstemperaturbereich: 0–50°C
• Medienbetriebstemperatur: 10–70°C
• Genauigkeit: ±1% FS
• Reproduzierbarkeit: ±0,5% FS
• Max. Betriebsdruck: Abhängig vom Bereich; typischerweise +2 bar über dem Maximaldruck
• Schutzart: IP64
• Ausgang: Passiver 4–20 mA Stromkreis oder 0–10 V DC
• Versorgung: 24 V DC ±10%
• Leistungsaufnahme: Max 30 mA @ 24 V DC
• Kabellängen: 1 m, 3 m oder kundenspezifisch, PVC-Mantel
