CNC-Bearbeitungszentrum / 5-Achs G7

horizontal60 WerkzeugeFräs

Produktübersicht

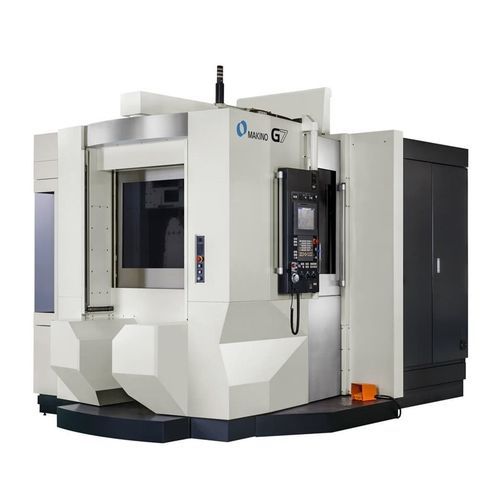

Die Makino G7 ist ein 5-Achsen horizontales Schleif- und Bearbeitungszentrum, das Schleifen, Fräsen, Bohren und Gewindeschneiden in einer Aufspannung ausführen kann. Entwickelt für anspruchsvolle Werkstoffe und komplexe Geometrien, reduziert es nicht-wertschöpfende Zeiten durch die Kombination mehrerer Bearbeitungsschritte auf einer Maschine.

Anwendungen

• Schleifen von Inconel® und nickelbasierten Legierungen
• Root‑form Schleifen
• Schleifen von Turbinenblättern und -schaufeln für die Luft- und Raumfahrt

Technische Zusammenfassung

• A-Achse: Keine
• B-Achse: 270° (-90° bis +180°)
• C-Achse: 360°
• Spindel-Drehzahl: 12.000 U/min
• Schnellfahrt: 48.000 mm/min (X,Y) & 43.000 mm/min (Z)
• Schnitttiefe-Vorschub: 48.000 mm/min (X,Y) & 43.000 mm/min (Z)
• Max. Werkstück: 535 Ø x 400 SR
• Max. Nutzlast: 120 kg
• ATC Kapazität: 60 Werkzeuge
• Max. Werkzeuglänge (CAT): 360 mm
• Max. Werkzeuglänge (HSK): 420 mm
• Max. Werkzeug-Ø: 70 mm / 220 mm (mit Einschränkung)
• Max. Werkzeuggewicht: 12 kg

Betriebshinweise
Die G7 ermöglicht den Übergang vom Fräsen zum Schleifen auf derselben Maschine, wodurch Investitionskosten reduziert und mehrere Operationen in einer Aufspannung realisiert werden können, um Nicht-Schnitt-Zeiten zu eliminieren. Sie eignet sich für nickelbasierte Werkstoffe und root‑form Geometrien, wie sie in der Luftfahrtfertigung üblich sind.

Spezifikationen

• Palettenmaß: 250 mm (9.8 in)
• Verfahrweg X: 690 mm (27.2 in)
• Verfahrweg Y: 650 mm (25.6 in)
• Verfahrweg Z: 730 mm (28.7 in)
• A-Achse: Keine
• B-Achse: 270° (-90° bis +180°)
• C-Achse: 360°
• Spindeldrehzahl: 12.000 U/min
• Schnellfahrt (X,Y): 48.000 mm/min (1,890 ipm)
• Schnellfahrt (Z): 43.000 mm/min (1,693 ipm)
• Schnittvorschub (X,Y): 48.000 mm/min (1,890 ipm)
• Schnittvorschub (Z): 43.000 mm/min (1,693 ipm)
• Max. Werkstück: 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Max. Nutzlast: 120 kg (265 lbs)
• ATC Kapazität: 60 Werkzeuge
• Max. Werkzeuglänge (CAT): 360 mm (14.2 in)
• Max. Werkzeuglänge (HSK): 420 mm (16.5 in)
• Max. Werkzeug-Ø: 70 mm / 220 mm * (2.8 in / 8.7 in * mit Einschränkung)
• Max. Werkzeuggewicht: 12 kg (26 lbs)
