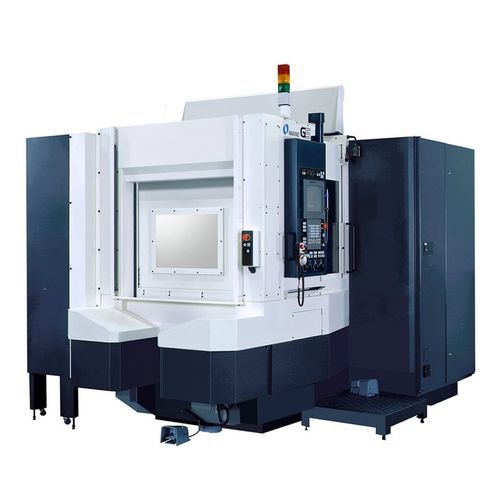

Schleifzentrum für Turbinenschaufel G5

horizontalCNC5-Achs

Übersicht
5-Achsen-CNC-Schleifmaschine entwickelt für hochpräzise Turbinenteile und komplexe rotierende Bauteile.

Produktübersicht
Die G5 ist ein 5-Achsen horizontales Bearbeitungszentrum, das Schleifen, Fräsen, Bohren und Gewinden in einer Aufspannung kombiniert. Durch die Ausführung mehrerer Prozesse auf einer Maschine reduziert die G5 nicht-wertschöpfende Zeiten, senkt den Investitionsbedarf und verkürzt die Durchlaufzeiten — entscheidende Vorteile für die Luft- und Raumfahrt sowie die Präzisionsfertigung rotierender Teile.

Hauptfunktionen

• 5-Achsen-Horizontalbearbeitungskonfiguration (B- und C-Achse)
• Integriertes Schleifen, Fräsen, Bohren und Gewinden in einer Maschine
• Ein-Aufspannungs-Bearbeitung zur Eliminierung von Nicht-Schneidezeiten
• Konstruiert für hochpräzise Turbinenkomponenten und komplexe Geometrien
• 60-Platz Werkzeugwechsler (ATC) für flexiven Werkzeugeinsatz

Technische Daten (metrisch)
A-Achse: Keine
B-Achse: 270° (-90° bis +180°)
C-Achse: 360°
Spindeldrehzahl: 12.000 rpm
Schnellvorschub: 48.000 mm/min
Schnittvorschub: 48.000 mm/min
Max. Werkstückraum: Ø 440 x 380 SR
Max. Zuladung: 120 kg
ATC-Kapazität: 60 Werkzeuge
Max. Werkzeuglänge (CAT): 360 mm
Max. Werkzeuglänge (HSK): 400 mm
Max. Werkzeugdurchmesser: 70 mm / 220 mm (mit Einschränkung)
Max. Werkzeuggewicht: 12 kg

Technische Daten (imperial)
Pallette: 9.8"
X-Hub: 20.5"; Y-Hub: 22.0"; Z-Hub: 23.6"
A-Achse: Keine
B-Achse: 270° (-90° bis +180°)
C-Achse: 360°
Spindeldrehzahl: 12.000 rpm
Schnellvorschub: 1.890 ipm
Schnittvorschub: 1.890 ipm
Max. Werkstückraum: Ø 17.3 x 15 SR
Max. Zuladung: 265 lbs
ATC-Kapazität: 60 Werkzeuge
Max. Werkzeuglänge (CAT): 14.2"
Max. Werkzeuglänge (HSK): 15.7"
Max. Werkzeugdurchmesser: 2.8" / 8.7" (mit Einschränkung)
Max. Werkzeuggewicht: 26 lbs

Anwendungen / Vorteile

• Kombiniert Fräsen und Schleifen in einer Aufspannung zur Eliminierung nicht-wertschöpfender Vorgänge
• Reduziert Investitionsbedarf und Gesamtdurchlaufzeiten
• Optimiert für Turbinenkomponenten und andere präzise rotierende Bauteile in Luftfahrt und Energieerzeugung

Modellangaben

• Modell: G5 (5-Achsen CNC-Schleifmaschine)
• Achsen: B-Achse 270° (-90° bis +180°); C-Achse 360°; keine A-Achse
• Spindeldrehzahl: 12.000 rpm
• Schnellvorschub / Schnittvorschub: 48.000 mm/min (1.890 ipm)
• Max. Werkstückraum: Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Max. Zuladung: 120 kg (265 lbs)
• Werkzeugbestückung: ATC 60 Werkzeuge; max. Werkzeuglänge CAT 360 mm / 14.2"; max. Werkzeuglänge HSK 400 mm / 15.7"
• Max. Werkzeugdurchmesser: 70 mm / 220 mm (mit Einschränkung) — 2.8" / 8.7" (mit Einschränkung)
• Max. Werkzeuggewicht: 12 kg (26 lbs)
