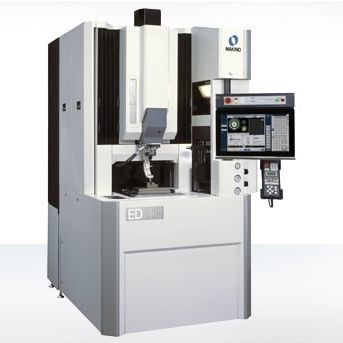

Senkerodiermaschine EDFH-1

SenkSEDMHochpräzision

Übersicht
Der EDFH-1 vereint hochpräzise Senkerodieren (sinker EDM) und hochgenaues EDM-Bohrverfahren auf einer kompakten Plattform, die auf thermische Stabilität, langfristige mechanische Präzision und Bedienerergonomie ausgelegt ist. Die Maschine ermöglicht sowohl hochgenaues EDM-Bohrarbeiten als auch standardmäßiges Senkerodieren bei mikrometer-genauer Tiefenführung und feinen Oberflächenrauheiten.

Wesentliche Leistungsmerkmale und Fähigkeiten

• Oberflächenrauheiten bis 1,3 µin Ra (0,25 µm Rz)
• Generator kann Innenkantenradien bis 5 Mikrometer (0,0002″) erzeugen
• Z-Achsen-Sprunggeschwindigkeit: 10 m/min (394 ipm)
• Tiefensteuerungsfähigkeit: ±1 Mikron durch kerngekühlte Kugelspindel
• Hochgeschwindigkeits-C-Achse mit Drehzahlen bis zu 2.000 rpm
• Programmierbare W-Achse bietet starre Ausrichtung für EDM-Bohrführungen und enthält einen mittleren Führungsarm zur Unterstützung und Schwingungsunterdrückung kleiner Elektroden
• Spüldrücke bis zu 10 MPa (1.450 psi)

Maschinenbau und Stabilität
Die Konstruktion gewährleistet Ausrichttoleranzen von 2 Mikrometern (0,00008″) oder weniger über den gesamten Verfahrweg jeder Achse. Maßnahmen zur Verbesserung der thermischen Stabilität umfassen die Trennung der wärmeerzeugenden Komponenten im Elektro-/Generator-Schrank von der Maschinenstruktur sowie die Integration des Dielektrikumsbehälters in die Grundgussstruktur. Der stationäre Arbeitstisch erhöht die Präzision zusätzlich, und ein programmierbares dreiseitiges Hebe-Senk-Behältersystem sorgt für ausgezeichneten Zugangs- und Bedienkomfort.

Steuerung und Bedienerfunktionen
Die Makino Hyper‑i Steuerung bündelt die Maschinenfunktionen in einer effizienten, benutzerfreundlichen Oberfläche. Wesentliche Merkmale sind ein großes HD-Touchscreen der 24" Klasse, die E‑Tech Doctor Funktion, integrierte Maschinenhandbücher mit Schulungsvideos, einfache Anpassungsmöglichkeiten und Fernüberwachungsoptionen zur Unterstützung fortgeschrittener Abläufe und Bedienerpräferenzen.

Verwandte Fähigkeiten

• Hochgenaues EDM-Bohrverfahren und Senkerodieren auf derselben Plattform
• Unterstützung der Stabilität kleinster Elektroden durch mittleren Führungsarm
• Hochgeschwindigkeitsbearbeitung bei Erhaltung mikrometergenauer Tiefenkontrolle

Spezifikationen / technische Daten

• Modell: EDFH-1
• Tisch (metrisch): 350 x 250 mm; Tisch (imperial): 13.8″ x 9.8″
• Verfahrwege (metrisch): X: 220 mm, Y: 180 mm, Z: 300 mm; Verfahrwege (imperial): X: 8.7″, Y: 7.1″, Z: 11.8″
• Maximales Werkstückgewicht: 50 kg (110 lb)
• ATC-Kapazität: 8, 16
• Tankgröße (metrisch): 450 x 350 x 200 mm; Tankgröße (imperial): 17.7″ x 13.8″ x 7.9″
• Oberflächenfähigkeiten: bis zu 1,3 µin Ra (0,25 µm Rz)
• Min. Innenkantenradius: 5 µm (0,0002″)
• Z-Achsen-Sprunggeschwindigkeit: 10 m/min (394 ipm)
• Tiefensteuerungsgenauigkeit: ±1 µm
• Max. C-Achsen-Geschwindigkeit: bis zu 2.000 rpm
• Spüldruck: bis zu 10 MPa (1.450 psi)
• Ausrichttoleranzen: 2 µm (0,00008″) oder kleiner über die volle Verfahrstrecke
• Dielektrikumbehälter integriert in die Grundgussstruktur; Wärmeisolierung des Elektro-/Generator-Schranks
• Stationärer Arbeitstisch mit programmierbarem dreiseitigem Hebe-Senk-Behälter
• Steuerung: Makino Hyper‑i mit 24" Klasse Touchscreen, E‑Tech Doctor, integrierten Handbüchern und Schulungsvideos
