SEDM-Erodiermaschine BX3

HochpräzisionHochgeschwindigkeitPräzision

Übersicht

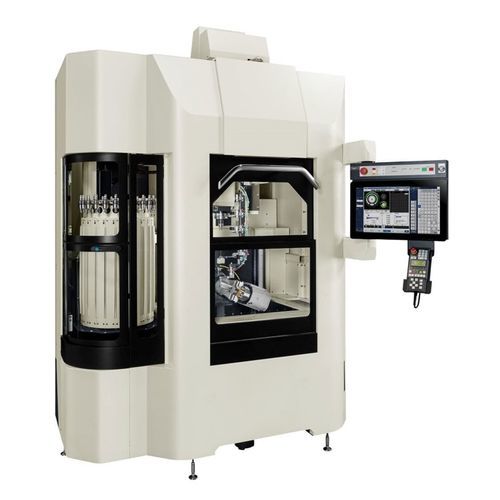

Die Makino BX3 ist eine EDM-Bohrmaschine, entwickelt für die Serienfertigung präziser Kühlfilmlöcher und vergleichbarer Merkmale in Turbinenflügeln und -schaufeln. Die BX3 konzentriert sich auf Zykluszeitverkürzung und stabile Durchbruchbearbeitung durch Volltauchbetrieb und optimierte Maschinenkinematik.

Hauptmerkmale

• Vollständig digitaler ES200A-Generator für schnellere Bearbeitungszyklen und bis zu 100 Peak-Ampere für gesteigerte Produktivität.
• Vollständiger Tauchbetrieb mit programmierbarem Hubbecken zur Verbesserung von Stabilität und Genauigkeit beim Durchbrechen.
• Adaptives Steuerungssystem erkennt Durchbruch innerhalb 1 Sekunde, geeignet für Bearbeitungen in Hohlräume.
• Hohe Schnellfahrgeschwindigkeit: bis zu 10 m/min in Linearachsen und bis zu 10 U/min an der 2-Achsen-Drehtischpositionierung zur Minimierung von Rüstzeiten.
• Drehtisch konfiguriert, um typische Luftfahrt-Details nahe der Drehachse zu halten und X/Y-Verfahrwege zu reduzieren.
• 24-fach Werkzeugwechsler (ATC) unterstützt vollständig abgestützte Elektroden bis 700 mm, ohne das Becken entleeren oder bewegen zu müssen.
• Standardmäßige CE-Vollverkleidung und zentraler Wartungszugang hinten zur Optimierung der Aufstellfläche bei Mehrmaschinen-Anwendungen.
• 10 MPa (1450 psi) Membran-Hochdruckpumpe mit integrierter Filtration und Entionisierung, digital überwacht.
• Hyper-i Steuerung mit 24-Zoll-Klasse HD-Touchscreen und EDM-Bohrfunktionen zur Bedienerführung.
• Standardmäßige HyperConnect IIoT-Konnektivität für Fernüberwachung und Fertigungsdatenintegration.

Technische Tabelle (Auszug)
Drehtisch - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
Schnellverf.: 10 m/min
Max. Werkstückgröße: Ø 300 x 300 mm
Max. Werkstückgewicht: 20 kg
Tankgröße: 800 mm x 740 mm

Technische Daten / Spezifikationen

• Modell: BX3
• Generator: Makino ES200A (vollständig digital) — adaptive Steuerung, bis zu 100 Peak-Ampere
• Betriebsart: Volltauchbetrieb mit programmierbarem Hubbecken
• Durchbruchs-Erkennung: innerhalb 1 Sekunde (adaptive Steuerung)
• Schnellpositioniergeschwindigkeit: 10 m/min
• Drehtischpositionierung: 2 Achsen, bis zu 10 U/min; A-Achse: 360°; B-Achse: ±140°
• Verfahrwege (metrisch): X 370 mm, Y 270 mm, Z 750 mm
• Max. Werkstückgröße: Ø 300 x 300 mm
• Max. Werkstückgewicht: 20 kg
• Werkzeugbestückung: 24-fach ATC; unterstützt vollständig abgestützte Elektroden bis 700 mm
• Tankgröße: 800 mm x 740 mm
• Pumpe: 10 MPa (1450 psi) Membran-Hochdruckpumpe
• Filtration & Wasseraufbereitung: integrierte Filtration und Entionisierung (digitale Überwachung)
• Steuerung: Hyper-i mit 24-Zoll-Klasse HD-Touchscreen und speziellen EDM-Bohrfunktionen
• Konnektivität: HyperConnect IIoT zur Fernüberwachung
• Sicherheit / Konformität: Standardmäßige CE-Vollverkleidung
