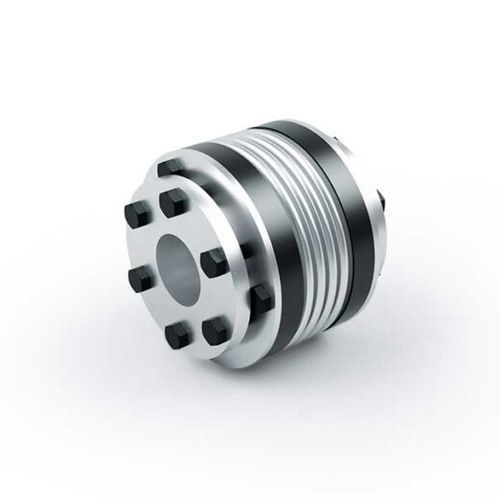

Drehelastische Kupplung BK3 series

für KraftübertragungenMetallbalgEdelstahl

BK3-Metallbalgkupplungen sind die ideale Ergänzung zu den Magtrol TM / TMB / TMHS / TS In-Line-Drehmomentmesswellen, wenn diese in einem Antriebsstrang montiert sind. Das drehmomentübertragende Element setzt sich aus Metallbälgen zusammen, welche mit Klemmnabe zusammengehalten werden. Die Kupplung zeichnet sich einerseits durch ihre Drehsteifigkeit und anderseits durch ihre Flexibilität aus und kompensiert damit axiale, radiale und winklige Versätze von mechanisch gekoppelten Wellen. Die hohe Drehsteifigkeit der BK3-Kupplungen gewährleistet eine gute dynamische Drehmomentübertragung und eine optimale Verdrehwinkeltreue. Design & Material Die Bälge werden aus hochelastischem, hochgradigem Edelstahl und die Naben aus Stahl gefertigt. Die Spannbüchsen setzen sich aus je zwei konischen, ineinandergreifenden Teilen zusammen, wobei der mit der Welle in Berührung stehende Konus gespalten ist. Sechs Schrauben auf jeder Seite der Kupplung garantieren einen sicheren Kraftschluss. Merkmale Metallbalgkupplung zur Verwendung mit den Drehmomentaufnehmern und -sensoren TM, TMB, TMHS und TS Series von Magtrol Bestens geeignet für hohe Drehmomente Hohe Drehsteifigkeit Durchmesserbereich: 12 … 100mm Radial-Klemmschraubennabe für glatte Wellen Einfacher Zusammenbau
