Drehmomentprüfstand Mega Speed Dynamometer

DrehzahlLeistungMultiparameter

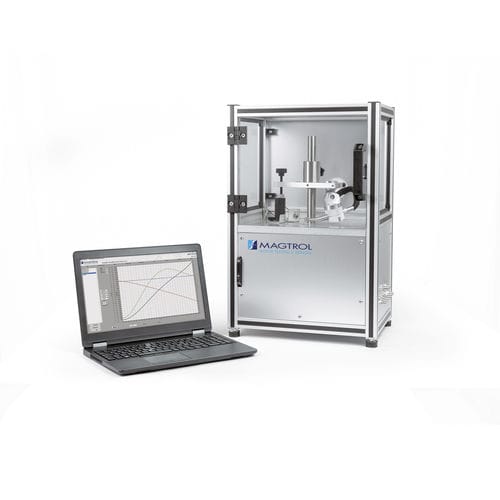

Das MSD-System wurde entwickelt, um rotierende Systeme mit sehr hohen Geschwindigkeiten zu prüfen (z. B. BLDCs Motoren, Dental Handstück, Luftturbinen und chirurgische Werkzeuge). Die Bremswirkung basiert auf Wirbelstrom, die auf einer Aluminiumscheibe induziert werden, die direkt auf der Welle des DUT (Device Under Test) montiert ist. Das Drehmoment wird reibungslos von einem Reaktionsdrehmomentsensor gemessen, der unter der Prüfstandsoberfläche montiert ist. Aufgrund der Wärmewirkung auf die Scheibe ist das MSD nicht für Dauerlauftests geeignet, es kann jedoch zur Erstellung einer schnellen Kurve oder für Punkt-zu-Punkt-Tests verwendet werden. Ein Infrarotsensor überwacht die Temperatur der Scheibe und stoppt den Test bei Überhitzung. Die Scheibe kann entsprechend den Motorparametern dimensioniert oder angepasst werden. Das System ist berührungslos, daher ist die Ausrichtung unkritisch. Dadurch hat das System eine sehr geringe Trägheit und somit kein Rest- oder Schleppmoment (weniger Einfluss auf die Prüfparameter). Die Drehzahlbegrenzung ist durch den getesteten Motor und seine Fähigkeit, die Scheibe anzutreiben, gegeben. Es wurden bereits Systeme hergestellt, die Drehzahlen von 380 000 min-1 erreichen. Um die bestmöglichen Ergebnisse zu erzielen, wird jedes MSD-System auf die Eigenschaften und die Leistung der zu testenden Elemente zugeschnitten. Es gibt Standardbefestigungen für Motorhalterungen oder Dentalgeräte. Luftdrucksensoren sind optional erhältlich. Das System bietet 2 Analog-aus- und 6 -ein -gänge ±10VDC (die für Drehzahl, Drehmoment, Druck usw. konfiguriert werden können).
