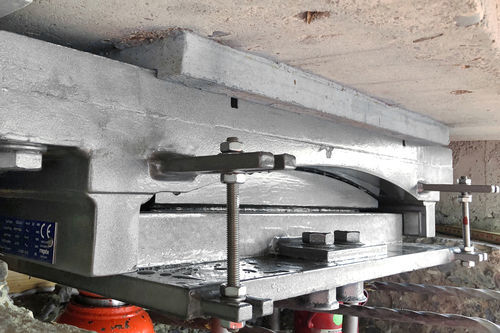

Flaches Gleitlager RESTON®CYLINDER

zylinderförmigsphärischVerbundwerkstoff

Produktübersicht
Zylindrische Lager sind die moderne Lösung zum Ersatz verschlissener Rollenlager und Linien-Kippauflager. RESTON®CYLINDER-Lager verbinden die kinematischen Vorteile moderner Kugel- bzw. Sphärenlager mit den Abmessungen vorhandener Linear-/Rollenlager und ermöglichen enge, langgestreckte Lagerauflagen, wenn das Breite-Länge-Verhältnis an bestehende Bauwerke angepasst werden muss.

Eigenschaften

• Typische Tragfähigkeit: bis zu 100.000 kN (projektbezogene Überprüfung erforderlich)
• Entwickelt zum Austausch von Linien-Kipp- oder Rollenlagern in bestehenden Auflagern
• Kombiniert die Kinematik sphärischer Lager mit den Abmessungen linearer/rollenbasierter Lager
• Die DUPLO-Variante ermöglicht zentrische Lastführung und Rotation um jede horizontale Achse

Funktionsprinzip
RESTON®CYLINDER-Lager nehmen Rotationen durch Gleiten auf gekrümmten Flächen auf, ähnlich wie RESTON®SPHERICAL-Lager; die primäre Gleitebene ist jedoch zylindrisch. Verschiebungen werden durch Gleiten aufgenommen. Jedes Lager besteht aus drei Kernelementen: dem unteren konkaven Teil, der die sphärische Kalotte trägt, welche die Gleitschale stützt. Die Gleiffläche unterhalb der Kalotte ist zylindrisch (Achse entlang der Querachse y), um die Hauptrotation um die Querachse zu ermöglichen. Die Fläche oberhalb der Kalotte kann je nach Erfordernis flach (RESTON®CYLINDER MONO) oder zylindrisch (RESTON®CYLINDER DUPLO) ausgeführt sein, um Rotationen um die Längsachse zu erleichtern.

Anwendungsbereiche
Wenn vorhandene Auflager eine enge, langgestreckte Bauform erfordern, erlauben RESTON®CYLINDER-Lager die Festlegung praktisch beliebiger Breite-Länge-Verhältnisse entsprechend den Projektanforderungen. Sie sind die empfohlene Lösung zum Austausch verschlissener Rollen- oder Linien-Kipplager unter Beibehaltung der Originalauflagergeometrie. Die DUPLO-Variante ermöglicht zentrische Lastübertragung bei gleichzeitiger Rotation um jede horizontale Achse und verbessert das kinematische Verhalten gegenüber Rollen-, Linien-Kipp- oder konventionellen MONO-Zylinderlagern.

Dokumente & zugehörige Medien
Produktbroschüre und technische Dokumente sind verfügbar (Produktbroschüre als PDF). Für projektspezifische Auslegung konsultieren Sie die technischen Unterlagen und Dimensionierungsrichtlinien.

Technische Daten / Spezifikationen

• Modellfamilie: RESTON®CYLINDER (MONO- und DUPLO-Varianten)
• Tragfähigkeit: typischerweise bis zu 100.000 kN (projektspezifische Berechnung erforderlich)
• Aufnahme von Rotationen: Gleiten auf zylindrischen Flächen; Hauptrotation um die Querachse; DUPLO ermöglicht Rotation um jede horizontale Achse
• Aufnahme von Verschiebungen: Gleiten auf gekrümmten Flächen
• Konstruktiver Vorteil: erlaubt enge/verlängerte Aufstandsflächen und flexible Breite-Länge-Verhältnisse zur Anpassung an vorhandene Auflager
• Kernelemente: unterer konkaver Teil, sphärische Kalotte, Gleitschale
• Gleitflächen-Optionen: oberhalb der Kalotte plan (MONO) oder zylindrisch (DUPLO)
