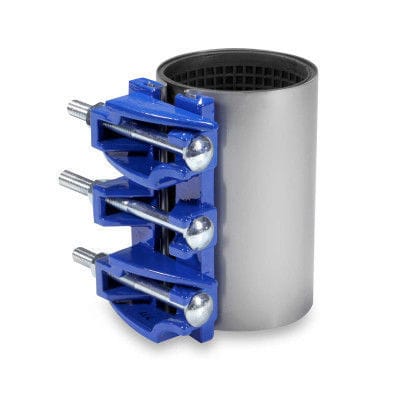

Reparaturschelle für Gas 088

für RohreWasser

Drei-Bolzen-Manschettenklemme zur temporären Reparatur aller Arten von Wasser- oder Gasleitungen. Kompatibel mit Trinkwasser, wird sie bei vielen Arten von Rissen (auch Querrissen) mit Tiefen von bis zu 80% verwendet. Sie kann auch bei Querrissen mit Tiefen über 80% verwendet werden, solange die Rohrleitung gut verankert ist, da die Klemme nicht als Verriegelungsgelenk dient. Auch mit Edelstahlmuttern und -bolzen für höhere Korrosionsbeständigkeit erhältlich. - Reparatur von starren Rohrleitungen aus Stahl, Gusseisen, Faserzement und PVC. - Zertifiziert für den Einsatz in Trinkwassersystemen gemäß M.D. 174 von 2004. - Unterliegt Druckprüfungen im Labor. - Anwendung auf allen Arten von Oberflächen, auch auf rauen Oberflächen. Zusätzliche Merkmale - Betriebstemperatur -10°C / 60°C. Weitere Informationen - Nicht direkter Sonneneinstrahlung aussetzen (um den Zustand der Dichtung zu erhalten). - Siehe die empfohlenen Anwendungen, um die richtige Klemme auszuwählen. - Befolgen Sie die bereitgestellten Anweisungen, um die Länge zu bestimmen. Materialien - Klemme aus duktilem Gusseisen GJS-500-7 gemäß UNI EN 1563, mit elektrostatischer Epoxidbeschichtung mittlerer Dicke 250µm, ungiftig, gemäß UNI EN 14901, - Verzinkte Stahlbefestigungsbolzen: Schraube M14 gemäß UNI EN ISO 898-1 mit Quadrat unter dem Kopf Ref. DIN/ISO 603, Mutter ISO 4032 (UNI 5587), Unterlegscheibe DIN125A/ISO7089, weißer elektrolytischer Schutz-Zinküberzug. - NBR-Gummidichtung, Härte 60 Shore, an den Edelstahlstreifen angebracht, in Übereinstimmung mit DM174/2004 für den Einsatz in Trinkwassersystemen. - Edelstahlstreifen AISI 304, Dicke 0,80mm. - Edelstahlbolzen (AISI 304) auf Anfrage. Technische Hinweise - Reparatur von starren Rohrleitungen aus Stahl, Gusseisen, Faserzement und PVC. - Zertifiziert für den Einsatz in Trinkwassersystemen gemäß M.D. 174 von 2004. - Unterliegt Druckprüfungen im Labor. - Anwendung auf allen Arten von Oberflächen, auch auf rauen Oberflächen. Dimensionstabelle (Auswahl) Referenz | Bereich (mm) | PN | MOP | Z (mm) | Typ | Gewicht (kg) 0880048056 | 48/56 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.50 0880056064 | 56/64 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.58 0880060068 | 60/68 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.65 0880068078 | 68/78 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.70 0880078088 | 78/88 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.74 0880088098 | 88/98 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.74 0880098108 | 98/108 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.65 0880108118 | 108/118 | PN 16 bar | MOP 6 bar | 200 | GALV. Bolzen | 3.75 Bereich (mm): 48/56 bis 378/390 PN: 10 bar, 16 bar MOP: 3 bar, 4 bar, 6 bar Z (mm): 200 Typ: GALV. Bolzen, INOX Bolzen Gewicht (kg): 3.50 bis 6.40 Technische Spezifikationen - Artikel: 088 - Bereich (mm): 48/56 bis 378/390 - PN: 10 bar, 16 bar - MOP: 3 bar, 4 bar, 6 bar - Z (mm): 200 - CH (mm): 22 Gabelschlüssel - Anzahl der Bolzen: 3 - Bolzen: M14 - Typ: GALV. Bolzen, INOX Bolzen - Mindestvorspannung (Nm): 30 - Maximalvorspannung (Nm): 70 - Gewicht (kg): 3.5 bis 6.4
