Hydraulikanschluss 007

für KraftstoffpneumatischGewinde

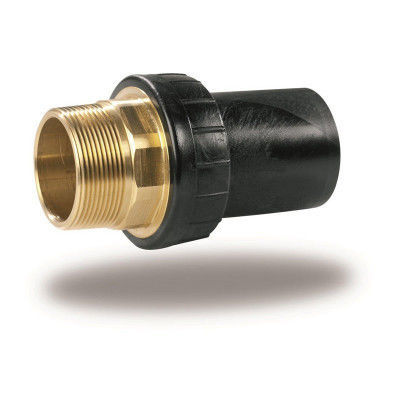

PE/Messing-Übergangsadapter mit männlichem GAS-Gewinde (konisch). Hergestellt durch Spritzguss, wird er zur Verbindung verschiedener Materialien (eines davon muss Polyethylen sein) in Rohrleitungssystemen für den Transport von Trinkwasser verwendet. Er kann auch in Gassystemen bis zu d63x2" verwendet werden. - Anwendungen: Verwendung für brennbares Gas, Wasser, Trinkwasser, industrielle Anwendungen, Brandschutz Materialien: - Metallkörper aus Messing CW612N gemäß UNI EN 12168. - Stutzen aus hochdichtem Polyethylen PE100, schwarz. - O-Ring aus NBR 70 Sh.A, zugelassen für Gas und Trinkwasser (DVGW). Zertifizierungen: - UNI EN 1555-3 (KIWA KIP-095784) - UNI EN 12201-3 D.M.174 (KIWA KIP-095789) - UNI EN ISO 15494 (KIWA KIP-095785) - DVGW G5600-1 (DW-7521CR0172) - DVGW GW335-B4 (DW-7511CR0155) - ACS C.M. 25.11.02 DGS/SD7A n.571 - PZH POLAND HK/W/0553/01/2012 Technische Hinweise: - Metall/PE-Verbindung gemäß UNI 9736, mit vollem Durchgang. - Zertifiziert für den Einsatz in Trinkwassersystemen gemäß D.M. 174 von 2004. - Druckprüfung gemäß ISO 1167 und zusätzlicher MACPLAST-Prüfspezifikation unterzogen. - Polyethylendimensionen gemäß UNI EN 1555-3, Standarddicke SDR11. - Schweißbarer PE-Stutzen für Elektroschweißung UNI 10521 oder Stumpfschweißung UNI 10520. - Konisches Außengewinde, gemäß UNI EN 10226-1 (exISO7/1) mit gerändelter Dichtung. - Verwenden Sie einen Hakenschlüssel zum Anziehen. Zusätzliche Merkmale: - Mit internem Sicherheits-O-Ring ausgestattet. Weitere Informationen: - Zugelassen für den Einsatz in Gaspipelines bis DE63 x 2". Normen: - UNI EN 1555-3 - UNI EN 12201-3 - ISO 4437-3 - ISO 4427-3 - UNI EN ISO 15494 - UNI EN 10226-1 Technische Spezifikationen / Merkmale: - PN 16 bar (Wasser) - MOP 5 bar (Gas) - S5 / SDR11 Dimensionstabelle: Referenz | DE (mm) | DN (Zoll) | DN (mm) | Ø (mm) | L (mm) | T (Zoll) | Gewicht (kg) 0070020015 | 20 | 1/2" | 15 | 40 | 95 | R 1/2" | 0.10 0070025020 | 25 | 3/4" | 20 | 45 | 90 | R 3/4" | 0.15 0070032025 | 32 | 1" | 25 | 55 | 105 | R 1" | 0.25 0070032032 | 32 | 1 1/4" | 32 | 55 | 105 | R 1 1/4" | 0.38 0070040032 | 40 | 1 1/4" | 32 | 65 | 120 | R 1 1/4" | 0.40 0070040040 | 40 | 1 1/2" | 40 | 75 | 120 | R 1 1/2" | 0.48 0070050025 | 50 | 1" | 25 | 75 | 115 | R 1" | 0.45 0070050040 | 50 | 1 1/2" | 40 | 75 | 125 | R 1 1/2" | 0.52 0070050050 | 50 | 2" | 50 | 85 | 130 | R 2 1/2" | 0.70 0070063040 | 63 | 1 1/2" | 50 | 85 | 135 | R 1 1/2" | 0.62 0070063050 | 63 | 2" | 50 | 85 | 140 | R 2" | 0.73 0070075050 | 75 | 2" | 50 | 110 | 145 | R 2" | 0.80 0070075065 | 75 | 2 1/2" | 65 | 110 | 155 | R 2 1/2" | 1.20 0070090080 | 90 | 3" | 80 | 125 | 170 | R 3" | 1.60 0070110100 | 110 | 4" | 100 | 155 | 200 | R 4" | 2.90 0070125100 | 125 | 4" | 100 | 155 | 200 | R 4" | 2.90
