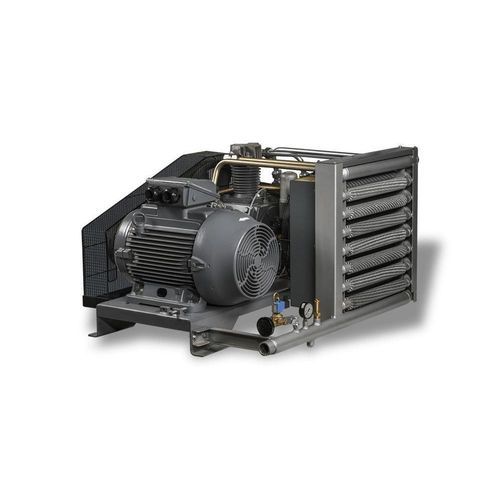

Kolben-Druckbooster B series

Druckluft

Übersicht
Die Booster-Serie erhöht den Zulaufdruck der Luft von 7–13 bar auf maximal 40 bar. Kompakte, riemengetriebene Einheiten erhältlich in den Modellen B 10, B 15, B 20, B 25, B 30 und B 40, geeignet für industrielle Druckluftsysteme.

Highlights

• Erhöht den Einlassesdruck des Kompressors (7–13 bar) auf bis zu 40 bar für Hochdruckanwendungen.
• Verfügbare Modelle: B 10, B 15, B 20, B 25, B 30, B 40.

Merkmale

• Elektromotor: LEROY-SOMER oder WEG
  • IP55 Schutzart, Isolationsklasse F
  • IE3 Wirkungsgrad
• Schaltschrank: SCHNEIDER ELECTRIC Anlasser und Schutz; DEC40 PCL mit Sequenzsteuerung für bis zu 8 Booster
• Riemenscheiben-Riemen-Kupplung:
  • Keilriemenantrieb
  • Einfache Spannungseinstellung und Ausrichtung
  • Riemenschutz
  • Gusseiserne, ventilierte Riemenscheibe zur Kühlung
• Kompressorblock:
  • Kurbelwellen und Zylinder aus Gusseisen
  • Pleuel und Zylinderköpfe aus spezieller Aluminiumlegierung
  • Saug- und Druckventile aus Edelstahl

Lieferumfang

• 5 μ Ansaug-Partikelfilter
• Nachkühler (Aftercooler)

Anwendungsbereiche

• Baugewerbe
• Oberflächenbehandlung und Lackierung
• Holzbearbeitung und Tischlerei
• Kleinere Fertigung und Handwerksbetriebe

Technische Daten
MODEL | DRUCK Min | DRUCK Max | LEISTUNG @7 bar | @10 bar | @13 bar | kW | HP | ANSCHLUSS | ABMESSUNGEN (L x B x H) mm | GEWICHT kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

Technische Merkmale

• Druckerhöhungsfähigkeit: Zulauftdruck 7–13 bar auf bis zu 40 bar
• Motoroptionen: LEROY-SOMER oder WEG, IP55, Isolationsklasse F, IE3 Effizienz
• Schaltschrank mit SCHNEIDER ELECTRIC Anlasser/Schutz und DEC40 PCL (Sequenzierung bis 8 Booster)
• Antrieb: Keilriemen mit einfacher Spannungseinstellung, Ausrichtung und Riemenschutz
• Kompressorblock: Kurbelwellen und Zylinder in Gusseisen; Kolben und Köpfe in Aluminiumlegierung; Ventile in Edelstahl
• Standardausstattung: 5 μ Ansaugfilter und Nachkühler
• Anschlussgrößen: G 1" oder G 1 1/4" je nach Modell
