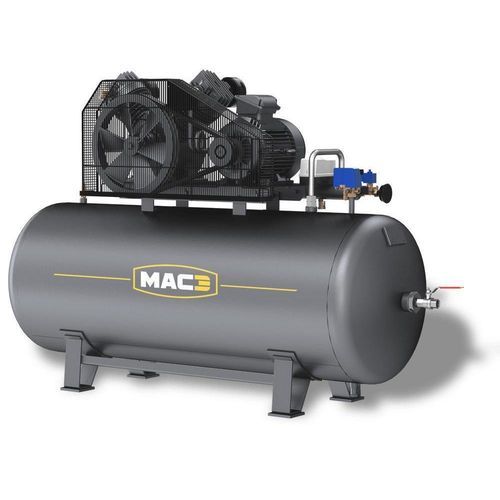

Elektronischer Kompressor MSPC S series

Luftmit Elektromotorstationär

Präsentation
Die MSPC S Serie von MAC3 bietet einstufige Kolbenkompressoren für den professionellen Industrieeinsatz. Die Bauweise ist auf einen Nenndruck von 8 bar und eine einheitliche Drehzahl von 800 U/min ausgelegt.

Schwerpunkte

• Komponenten aus Gusseisen für industrielle Beanspruchung
• Niedrige Rotationsgeschwindigkeit (800 U/min) zur Reduzierung des Verschleißes
• Auslegung für lange Wartungsintervalle
• Wartungsfreundlicher Aufbau

WEG-Elektromotor

• Stromversorgung: 400/3/50Hz
• IP55, Isolationsklasse F – Wirkungsgrad IE3
• Option: 230V einphasig bis 2,2 kW für kleine Modelle

Leistungseinheit / Verdichtungseinheit

• Zylinder und Gehäuse aus Gusseisen
• Konzentrische Ventile aus Edelstahl für zuverlässige Dichtung
• Kolben und Zylinderkopf aus spezieller Aluminiumlegierung für verbesserte Wärmeabfuhr

Riemenscheiben-Riemen-Kupplung

• Keilriemenantrieb für effiziente Leistungsübertragung
• Einfaches Spannen und Ausrichten für die Wartung
• Schutzgitter für den Riemen zur Sicherheit
• Riemenscheibe aus Guss in Ventilatortyp zur Kühlung

Enthaltene Ausstattungen

• CE-zertifizierter Lufttank
• Druckschalter
• Rückschlagventil
• Entlastungsventil für Leerlaufstart (bei Modellen > 4 kW)
• Mobile Ausführung bei 80 L Modellen: Räder und Griffe

MSPC S Sortiment / Modelle
Die Reihe umfasst u. a. die Modelle MSPC S1, S2 (mobil), S3, S5, S7 (fest) und S10 mit unterschiedlichen Leistungen und Tankgrößen.

Technische Daten (Tabelle)
MODELL | kW | HP | DRUCK (bar) | DURCHFLUSS (L/min) | DREHZAHL (rpm) | TANK (L) | ABMESSUNGEN (L x B x H) mm | GEWICHT (kg)
MSPC S1 | 1,1 | 1,5 | 8 | 205 | 800 | 80 | 1202 x 426 x 894 | 93
MSPC S2 | 1,5 | 2 | 8 | 327 | 800 | 80 | 1202 x 426 x 894 | 106
MSPC S3 | 2 | 3 | 8 | 410 | 800 | 200 | 1531 x 450 x 1037 | 135
MSPC S5 | 4 | 5,5 | 8 | 607 | 800 | 250 | 1830 x 466 x 1145 | 209
MSPC S5 (500 L Variante) | 4 | 5,5 | 8 | 607 | 800 | 500 | 1830 x 466 x 1145 | 250
MSPC S7 | 5,5 | 7,5 | 8 | 1013 | 800 | 500 | 1927 x 664 x 1291 | 308
MSPC S10 | 7,5 | 10 | 8 | 1657 | 800 | 500 | 1926 x 668 x 1413 | 390

Optionen

• 230V einphasige Versorgung für MSPC S1, S2 und S3
• Stern-Dreieck-Starterbox für das 7,5 kW Modell

Technische Spezifikationen

• Serie: MSPC S (einstufige Kolbenkompressoren)
• Motor: WEG, 400/3/50Hz, IP55, Isolationsklasse F, IE3 Effizienz; Option 230V einphasig bis 2,2 kW
• Kompressorblock-Materialien: Zylinder und Gehäuse aus Gusseisen; konzentrische Ventile aus Edelstahl; Kolben und Zylinderkopf aus spezieller Aluminiumlegierung
• Antrieb: Keilriemenantrieb mit Riemenscheibe aus Spezialguss und Schutzgitter
• Lieferumfang: CE-zertifizierter Lufttank, Druckschalter, Rückschlagventil, Entlastungsventil (ab 4 kW), Mobilversion bei 80 L mit Rädern und Griffen
• Arbeitsgeschwindigkeit: 800 rpm über die MSPC S Reihe
• Verfügbare Modelle und Nennvolumen/-drücke: siehe technische Tabelle
• Optionen: 230V einphasig für S1/S2/S3; Stern-Dreieck-Starter für 7,5 kW
