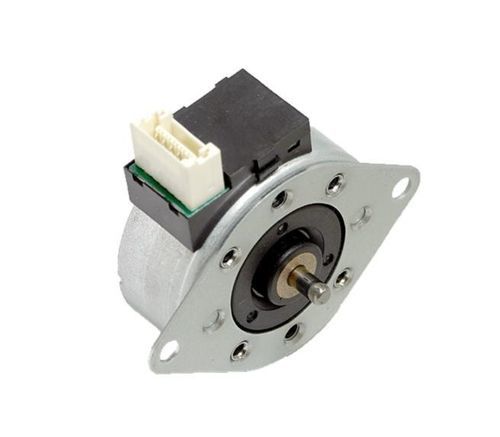

Schrittmotor KJL35S

kompaktHochdrehmoment

Produktübersicht
Schrittmotoren im offenen Regelkreis, sensorlos, ausgelegt für kompakte und kosteneffiziente Bewegungssteuerung. Geeignet für Drucker, Kopierer, Scanner und allgemeine Steuerungsanwendungen.

KFL20M

• Außendurchmesser: φ20 mm; Dicke: 13,2 mm
• Schrittwinkel: 15°
• Antriebsart: Bipolar
• Widerstand: 12,5 Ω / 34,5 Ω
• Beispiel-Drehmoment: bis zu 0,9 cN·m

KFL25L

• Außendurchmesser: φ25 mm; Dicke: 15,8 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 32 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KJL35S

• Außendurchmesser: φ35 mm; Dicke: 15,2 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 42 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KJL35L

• Außendurchmesser: φ35 mm; Dicke: 19,6 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 42 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KCL42S

• Außendurchmesser: φ42 mm; Dicke: 16 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 49,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KBL42S

• Außendurchmesser: φ42 mm; Dicke: 16 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 49,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KBL42L

• Außendurchmesser: φ42 mm; Dicke: 22,9 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 49,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KFL42L

• Außendurchmesser: φ42 mm; Dicke: 23,9 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 49,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KFL49L / KXL49L

• Außendurchmesser: φ49 mm; Dicke: 29,5 mm
• Schrittwinkel: 7,5°
• Standard-Befestigungsbohrungsabstand: 59,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

KVL35S

• Außendurchmesser: φ35 mm; Dicke: 8,9 mm
• Schrittwinkel: 3,75°
• Standard-Befestigungsbohrungsabstand: 42 mm
• Anschlusslitzen: ① ja ② —
• Stecker: ① — ② ja
• Antriebsoptionen: ① Bipolar ② Unipolar

KDL42S

• Außendurchmesser: φ42 mm; Dicke: 16 mm
• Schrittwinkel: 3,75°
• Standard-Befestigungsbohrungsabstand: 49,5 mm
• Anschlusslitzen: vorhanden
• Stecker: vorhanden
• Antriebsoptionen: ① Bipolar ② Unipolar

Technische Daten

• Produktkategorie: Schrittmotor (offener Regelkreis, sensorlos)
• Typische Anwendungen: Drucker, Kopierer, Scanner, allgemeine Bewegungssteuerung
• Verfügbare Modelle: KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• Typische Schrittwinkel: 3,75° / 7,5° / 15° (modellabhängig)
• Typische Außendurchmesser: φ20 mm – φ49 mm (modellabhängig)
• Antriebsarten: Bipolar, Unipolar (modellabhängig)
• Standard-Befestigungsbohrungsabstände: variieren je nach Modell (z. B. 32, 42, 49,5, 59,5 mm)
• Verfügbarkeit Anschlusslitzen / Stecker: variiert je nach Modell (angegeben: vorhanden / —)
