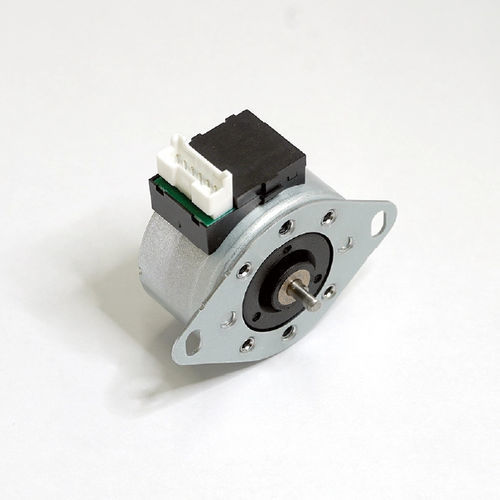

Schrittmotor K series

12 V24 VIndustrie

Produktübersicht
Offene Schrittmotoren, die ohne Positionssensoren betrieben werden. Entwickelt, um verschiedene Anforderungen zu erfüllen und kosteneffiziente Systemintegrierungen zu unterstützen. Typische Einsatzgebiete: Drucker, Kopierer, Scanner und allgemeine Steuerungsanwendungen.

KFL20M
Abmessungen: Außendurchmesser: φ20 mm; Dicke: 13,2 mm
Schrittwinkel: 15°
Antriebsart: Bipolar
Widerstand: 12,5 Ω, 34,5 Ω
Dynamisches Drehmoment (ca.): bis zu 0,9 cN·m

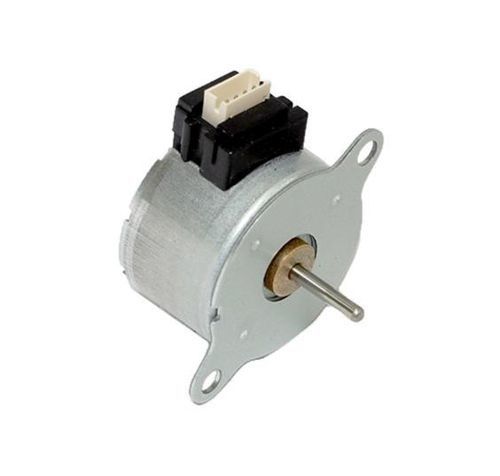

KFL25L
Abmessungen: Außendurchmesser: φ25 mm; Dicke: 15,8 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 32 mm
Leitertyp (Lead): verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KJL35S
Abmessungen: Außendurchmesser: φ35 mm; Dicke: 15,2 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 42 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KJL35L
Abmessungen: Außendurchmesser: φ35 mm; Dicke: 19,6 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 42 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KCL42S
Abmessungen: Außendurchmesser: φ42 mm; Dicke: 16 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 49,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KBL42S
Abmessungen: Außendurchmesser: φ42 mm; Dicke: 16 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 49,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KBL42L
Abmessungen: Außendurchmesser: φ42 mm; Dicke: 22,9 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 49,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KFL42L
Abmessungen: Außendurchmesser: φ42 mm; Dicke: 23,9 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 49,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KFL49L / KXL49L
Abmessungen: Außendurchmesser: φ49 mm; Dicke: 29,5 mm
Schrittwinkel: 7,5°
Standard-Befestigungsmaß: 59,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

KVL35S
Abmessungen: Außendurchmesser: φ35 mm; Dicke: 8,9 mm
Schrittwinkel: 3,75°
Standard-Befestigungsmaß: 42 mm
Leitertyp: ① ja ② nein
Steckertyp: ① nein ② ja
Antriebsart: ① Bipolar ② Unipolar

KDL42S
Abmessungen: Außendurchmesser: φ42 mm; Dicke: 16 mm
Schrittwinkel: 3,75°
Standard-Befestigungsmaß: 49,5 mm
Leitertyp: verfügbar
Steckertyp: verfügbar
Antriebsart: ① Bipolar ② Unipolar

Anwendungen

• Drucker
• Kopierer
• Scanner
• Allgemeine Steuerungsanwendungen

Merkmale / Technische Spezifikationen

• Offenes Schleifensystem (Open-loop) ohne Positionssensor
• Außendurchmesserbereich: φ20 mm – φ49 mm (modellabhängig)
• Dickenbereich: 8,9 mm – 29,5 mm (modellabhängig)
• Schrittwinkelvarianten: 3,75°, 7,5°, 15°
• Antriebsarten: Bipolar, Unipolar (modellabhängig)
• Standard-Befestigungsmaße: hauptsächlich 32, 42, 49,5, 59,5 mm (je nach Modell)
• Verfügbarkeit von Leitungen/Steckern variiert je nach Modell
• Beispielhafte Widerstandswerte: 12,5 Ω, 34,5 Ω (z. B. KFL20M)
• Referenz für dynamisches Drehmoment (modellabhängig): bis zu ~0,9 cN·m (z. B. KFL20M)
