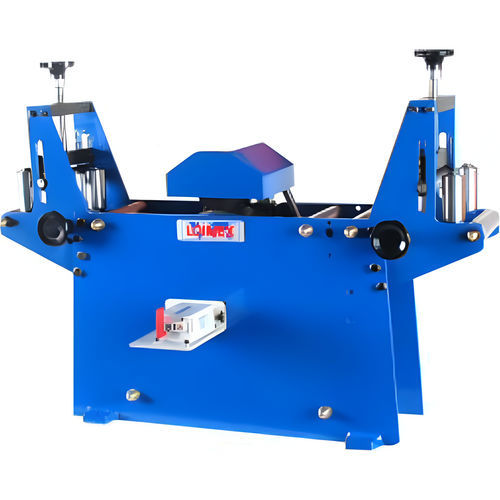

Messmaschine für Kabel M80/S

LängenDrahtfür Industrieanwendungen

Das Draht- und Kabelmessgerät kann stationär oder in Verbindung mit Maschinen zum Aufwickeln von Kabeln und Leitungen eingesetzt werden. Konstruiert für die Produktion in der Schwerindustrie, wobei die Hauptkomponenten sicher im Inneren des Messgerätes befestigt sind. Starke Einführungsrollen für die Zuführung des Kabels von Haspeln, Gestellen oder Abwickelvorrichtungen. Kalibrierung Hohe Präzision, die Ihnen die offizielle Eichzulassung der Physikalisch-Technischen Bundesanstalt (PTB) und für die MID gewährt Anwendungsbereich Stahldrahtseile von 5 bis 55 mm Ø. Elektrische Kabel und Schnüre von 20 bis 80 Ø. - Stahlgehäuse - Messrad aus gehärtetem Stahl mit 1000 mm Umfang. ( eine Umdrehung ein Meter ) - Stahldruckrolle mit Lagern - Doppelter Federzug und Schutzabdeckung - Betätigung durch Hebel über Zahnstange und Ritzelmechanismus - Zwei auf den Kabeldurchmesser einstellbare Richtrollen. - Zwei vertikale Führungsrollen durch Spindel einstellbar - Messkapazität 9999,99 Meter. - ± 0,2 % Genauigkeit - Messgeschwindigkeit: max. 70 m. / Minute. Kabeldurchmesser: 5 bis 55 mm Zählerkapazität : 9.999,99 mts Zähler mit Vorwahl : O Genauigkeit ca. : 0,5 % Druck des Messrades : 475N Stahlseil Abmessungen : 870x280x670 mm
