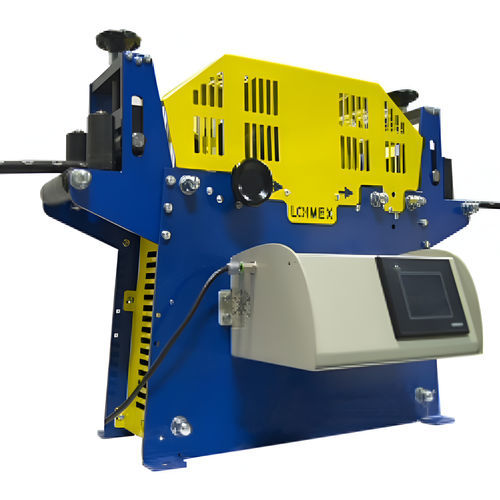

Das Draht- und Kabelmessgerät kann stationär oder in Verbindung mit Maschinen zum Aufwickeln von Kabeln und Leitungen eingesetzt werden.
Konstruiert für die Produktion in der Schwerindustrie, wobei die Hauptkomponenten sicher im Inneren des Messgerätes befestigt sind. Starke Einführungsrollen für die Zuführung des Kabels von Haspeln, Gestellen oder Abwickelvorrichtungen.
Zertifizierung
Kabelmessgerät mit Konformität zur Richtlinie 2014/32/EU, mit einer hohen Genauigkeit (± 0,5%), die von jeder akkreditierten Zertifizierungsstelle in der EU zertifiziert werden kann
Weitere Informationen über die neue MID-Richtlinie
Anwendungsbereich
Stahldrahtseile von 1 bis 22 mm Ø.
Elektrische Kabel und Schnüre von 3 bis 40 Ø.
- Stahlgehäuse
- Messrad aus gehärtetem Stahl mit 1000 mm Umfang. ( eine Umdrehung ein Meter )
- Stahldruckrolle mit Lagern
- Doppelter Federzug und Schutzabdeckung
- Betätigung durch Hebel über Zahnstange und Ritzelmechanismus
- Zwei auf den Kabeldurchmesser einstellbare Richtrollen.
- Messkapazität 9999,99 Meter.
- ± 0,5 % Genauigkeit. Klasse III
- Messgeschwindigkeit: max. 200 Meter / Minute.
- Optionale WELMEC 7.2 Anwendung mit CD-TOUCH-MID3 Zähler
- CE-Zeichen
Kabeldurchmesser : 1 bis 22 mm
Zählerkapazität : 9.999,99 mts
Zähler mit Vorwahl : O
Genauigkeit ca. : 0,5 %
Messraddruck : 230N - 275N
Stahlseil
Abmessungen :550x200x420 mm
---
