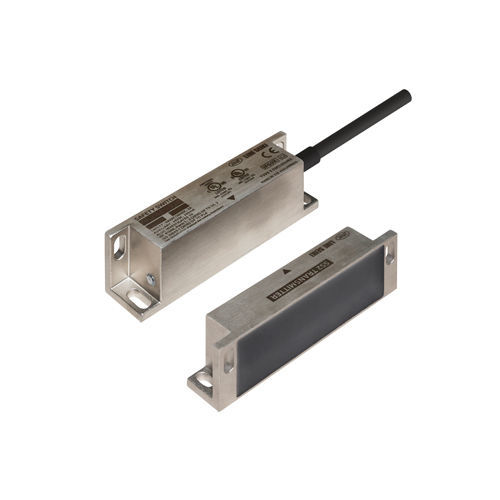

Einpoliger Schalter SS2-OX-3 series

IP69KIECC22.2

Berührungsloser SicherheitsschalterEdelstahlStand-AloneSicherheitsrelais Kombinierbar nach BedingungMerkmalePLd nach ISO 13849-1 in Stand-Alone-AnwendungenQuerüberwachung zwischen zwei KanälenRobustes EdelstahlgehäuseModelleModelleSicherheitsausgangHilfsausgangGehäusematerialSS2-OX-310RelaisN.O. Kontakt x 1 N.C. Kontakt x 1N.C.(SSR-Ausgang) x 1EntsprichtSUS316L(SCS16)SS2-OX-320N.C.(PNP Open Collector Ausgang) x 1SS2-OX-330N.C.(NPN Open Collector Output) x 1SpezifikationenSpannungsversorgungDC24V (-15%/+10%)BetriebsabständeRating Operating Distance: 12mmAssured Switch ON Distance : 10mm Assured Switch OFF Distance : 15mm Hysteresis : 2mm Repeat Accuracy : ＜5%Absicherung des AusgangsInterne Sicherung 2ABetriebstemperatur-25 - +60°CTypCodierungsstufe (ISO 14119)4 / NiedrigMTFd＞100 JahreErfüllte NormenISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 Nr. 60947-1, CSA C22.2 Nr. 60947-5-2, CE, RoHSDetaillierte ModellspezifikationenModelleSS2-OX-310SS2-OX-320SS2-OX-330SicherheitsausgangN.O. Kontakt x 1 N.C. Kontakt x 1 (AC48V 2A (AC allgemeiner Gebrauch) / DC30V 2A (DC ohmsch) / DC5V 10mA Min.)Hilfsausgang (x1)N.C. x 1(SSR Ausgang)N.C. x 1(PNP Open Collector Ausgang)N.C. x 1(NPN Open Collector Ausgang)DC24V 200mA Max.KontaktkonfigurationBetriebsstrom60mA215mA60mSicherheitsrelaiseinheitKann mit Sicherheitsrelaiseinheit verwendet werden, die 1 N.O.- + 1 N.C.-Eingang erhält /Kann nicht mit SM1-301 von Line Seiki verwendet werdenAbmessungenSendereinheit : 92 x 29 x 18 mmEmpfängereinheit : 92 x 29 x 24 mmAbmessungenGewichtSendereinheit : 190gEmpfängereinheit (einschließlich Kabel) : 370gSchutzklasseIP69KPLPLd (Kat.3), SIL2: Stand-alone (1 Sicherheitsschalter)Leistungsstufe hängt von der Bewertung des gesamten Systems ab: Kombiniert mit einer Relaiseinheit (1 N.O. + 1 N.C.)Technische Daten / MerkmaleBerührungsloser Sicherheits-TürschalterPLd nach ISO 13849-1 in Stand-alone-AnwendungenQuerüberwachung zwischen zwei KanälenRobustes Edelstahlgehäuse (entspricht SUS316L (SCS16))Relais-Sicherheitsausgang: N.O. Kontakt x 1, N.C. Kontakt x 1Hilfsausgang: SSR-, PNP- oder NPN-Ausgang mit offenem Kollektor, je nach ModellSpannungsversorgung: DC24V (-15%/+10%)Betriebstemperatur: -25 bis +60°CSchutzklasse: IP69KErfüllt ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHSMTTFd: >100 JahreAbmessungen: Sender 92 x 29 x 18 mm, Empfänger 92 x 29 x 24 mmGewicht: Sender 190g, Empfänger (mit Kabel) 370g
